S/FTP Netzwerkkabel

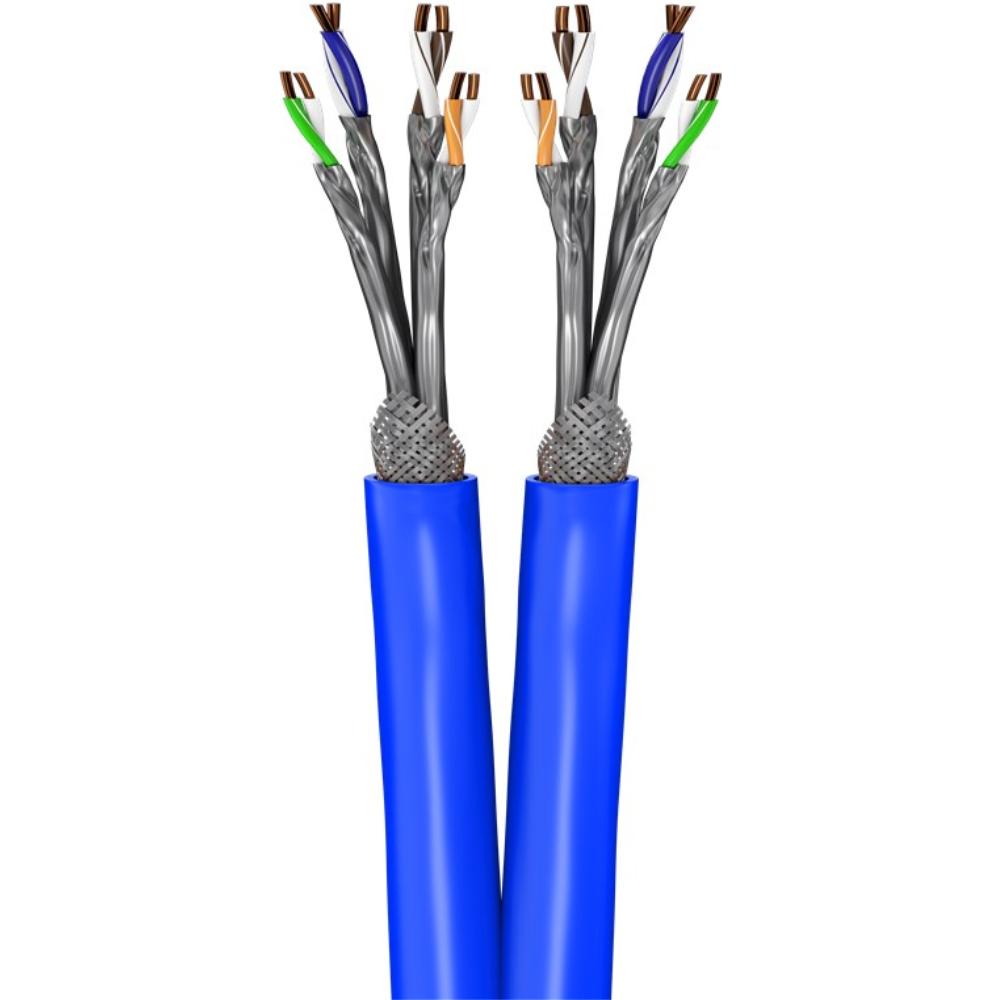

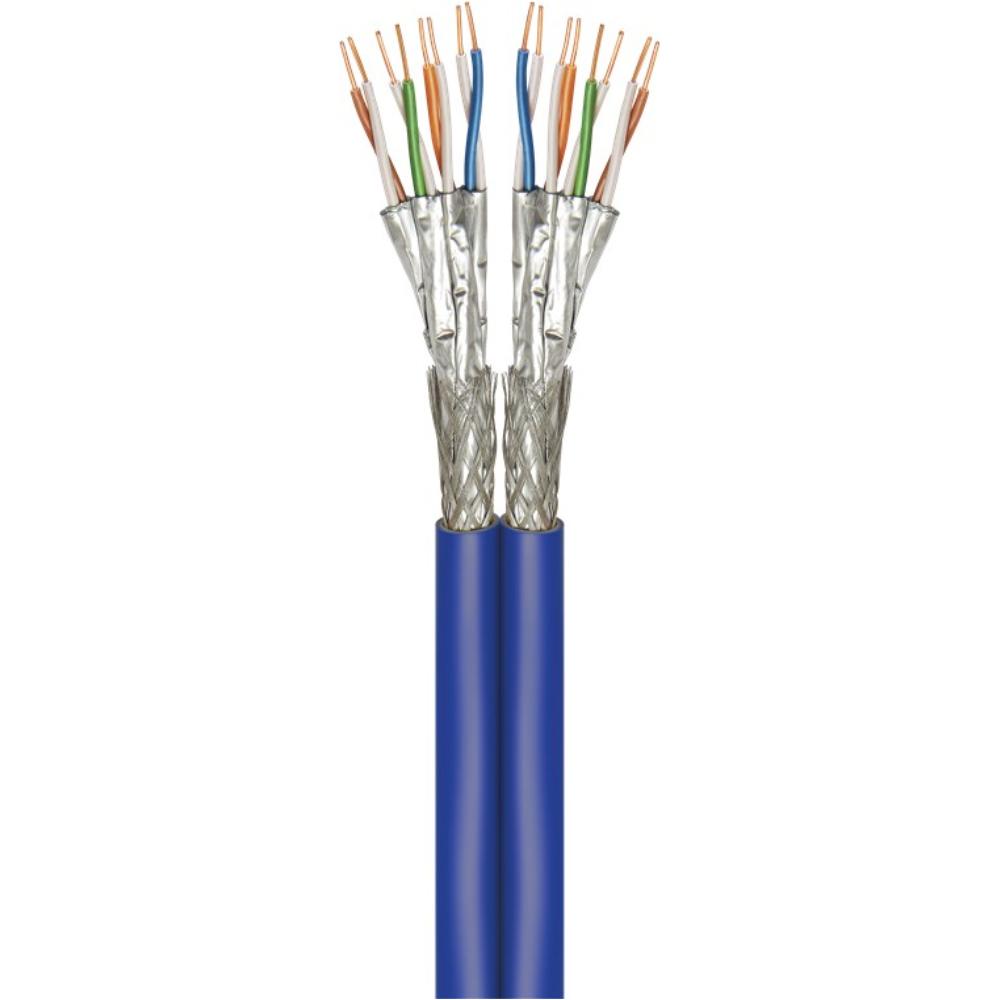

Dies ist ein CAT7A S/FTP (PiMF) Duplex-Netzwerkkabel auf Rolle mit einem massiven Leiter, bestimmt für Datenverbindungen, bei denen ein loses Kabel ohne vormontierte Steckverbinder verwendet wird. Die Duplex-Ausführung besteht aus zwei vollständig getrennten Netzwerkkabeln, die parallel in einem gemeinsamen Mantel ausgeführt sind, sodass beide Kabel exakt denselben Kabelweg folgen.
In der Konstruktion sind verdrillte Adernpaare, eine S/FTP-Aufbau (Folie pro Adernpaar und geflochtene Abschirmung) und ein halogenfreier Kabelmantel (LSZH) angewendet, wobei die elektrischen Eigenschaften durch die CAT7A-Normierung bestimmt werden.

Anwendung
Die Duplex-Ausführung ist für Installationen bestimmt, bei denen zwei getrennte Netzwerkverbindungen gleichzeitig verlegt werden müssen, beispielsweise für Redundanz oder getrennte Funktionen. Beide Kabel sind elektrisch unabhängig und für die feste Installation im Innenbereich mit LSA-Anschlusstechnik geeignet.

Konstruktion und Eigenschaften

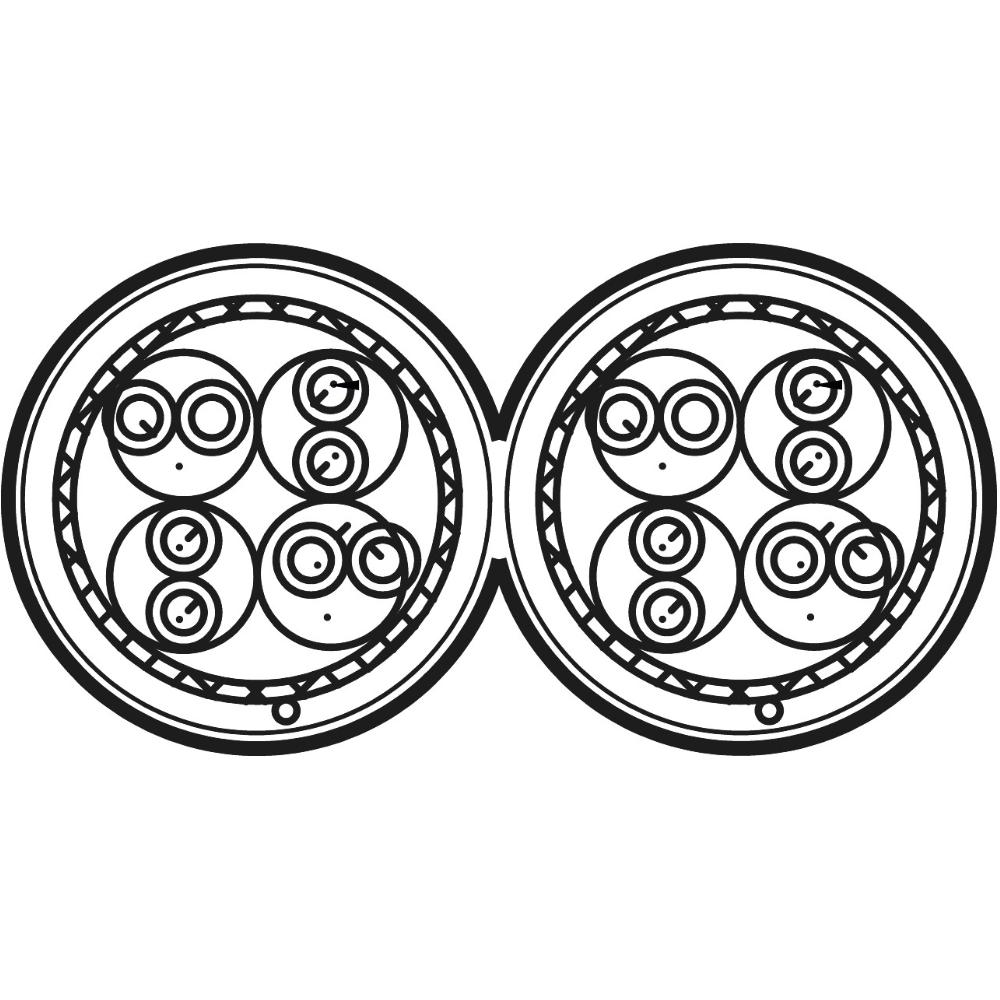

Das Kabel ist aus massiven Kupferadern (CU) mit einer AWG 22/1-Struktur aufgebaut. Jedes Adernpaar ist separat mit einer Folienabschirmung (PiMF) versehen, darüber eine geflochtene Abschirmung um das gesamte Kabel. Der LSZH-Mantel ist halogenfrei und reduziert Rauchentwicklung und korrosive Gasbildung bei Brand.

Spezifikationen
• Kategorie: CAT7A
• Maximale Frequenz: 1200 MHz
• Kabelaufbau: S/FTP (Folie pro Adernpaar + geflochtene Abschirmung)
• Ausführung: Duplex (2 separate Netzwerkkabel)
• Aderkonfiguration: 4 Paare pro Kabel
• Leiter: Massiver Leiter (CU)
• Adern: AWG 22/1
• Aderdurchmesser: ca. 0,615 mm
• Mantel: LSZH (halogenfrei)
• Durchmesser pro Kabel: ca. 7,8 mm
• Abmessung Duplex: ca. 16,4 x 7,8 mm (B x H)
• Impedanz: 100 Ohm
• Brandklasse: Dca (CPR)
• Power over Ethernet: geeignet für Power over Ethernet gemäß IEEE 802.3-Standards; die maximale Belastung wird durch Kabelkategorie, Aderndurchmesser und Installationsnorm bestimmt
• Länge: 50 Meter
• Lieferform: Rolle

Normen und Standards
• ISO/IEC 11801: Internationale Norm für strukturierte Datenverkabelung
• EN 50173-1: Europäische Norm für generische Verkabelungssysteme
• EN 50174: Installationsstandard für ICT-Verkabelung
• EN 50288: Produktspezifikation für symmetrische Datenkabel
• IEC 61156: Kabelnorm für Hochfrequenz-Datenübertragung
• EN 50575: CPR-Richtlinie für Brandklassifizierung von Kabeln
• EN 60332-1: Brandverhalten von Kabeln
• EN 60754-1/2: Halogenfreiheit und Gasemission bei Brand
• EN 61034: Rauchentwicklung bei Brand
• IEEE 802.3: Ethernet-Standards bis 10 Gbit/s
• IEEE 802.3af/at: Power over Ethernet (PoE / PoE+)

Erläuterung verwendeter Begriffe
• CAT7A: Kabelkategorie mit einem Frequenzbereich bis 1200 MHz, angewendet in hochwertigen Datennetzwerken.
• S/FTP (PiMF): Abschirmungskonstruktion mit Folie pro Adernpaar und einer geflochtenen Abschirmung um das Kabel.
• Duplex: Kabelausführung, bei der zwei vollständig getrennte Netzwerkkabel parallel in einem Mantel aufgenommen sind.
• LSZH: Halogenfreier Mantel, der bei Brand wenig Rauch entwickelt und keine korrosiven Gase abgibt.
• AWG 22/1: Drahtstärke mit einem massiven Leiter pro Ader, bestimmt für feste Installation und LSA-Terminierung.
• CPR Dca: Brandklassifizierung gemäß europäischer Gesetzgebung für Kabel in Gebäuden.
