S/FTP Netzwerkkabel

Dies ist ein CAT7A S/FTP (PiMF) Duplex-Installationskabel auf Rolle mit einem massiven Leiter, bestimmt für feste Datenverbindungen, bei denen ein loser Kabel ohne vormontierte Steckverbinder verwendet wird. Die Duplex-Ausführung besteht aus zwei vollständig getrennten Netzwerkkabeln, die parallel in einer Konstruktion zusammengeführt sind, so dass beide Kabel exakt demselben Kabelverlauf folgen.
In der Konstruktion sind verdrillte Adernpaare, eine S/FTP-Aufbau (Folie pro Adernpaar und geflochtene Abschirmung) und ein halogenfreier Kabelmantel (LSZH) verwendet, wobei die elektrischen Eigenschaften durch die CAT7A-Normierung bestimmt werden.

Anwendung
Dieser Duplex-Installationskabel ist für die feste Installation im Innenbereich bestimmt, beispielsweise für getrennte oder redundante Netzwerkverbindungen zwischen Netzwerkkomponenten. Beide Kabel sind elektrisch unabhängig und für die Terminierung mit LSA-Anschluss technik geeignet.

Konstruktion und Eigenschaften

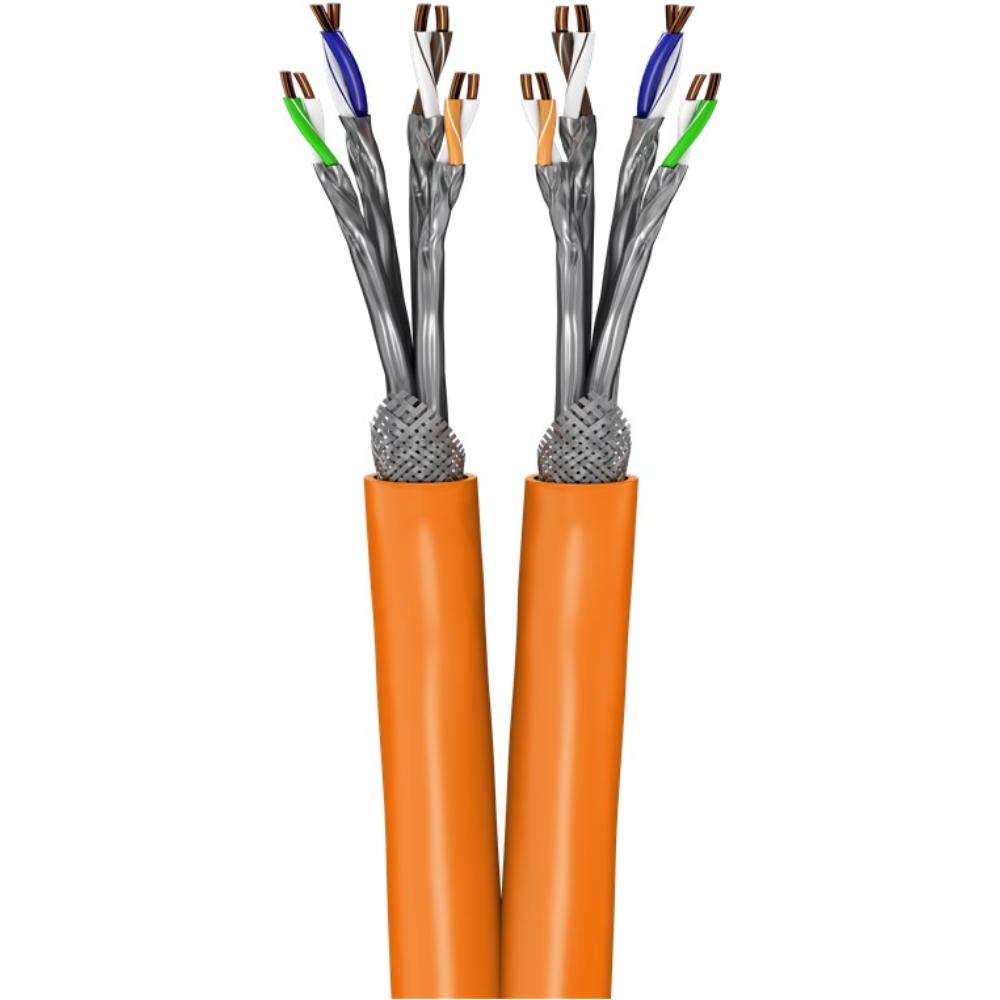

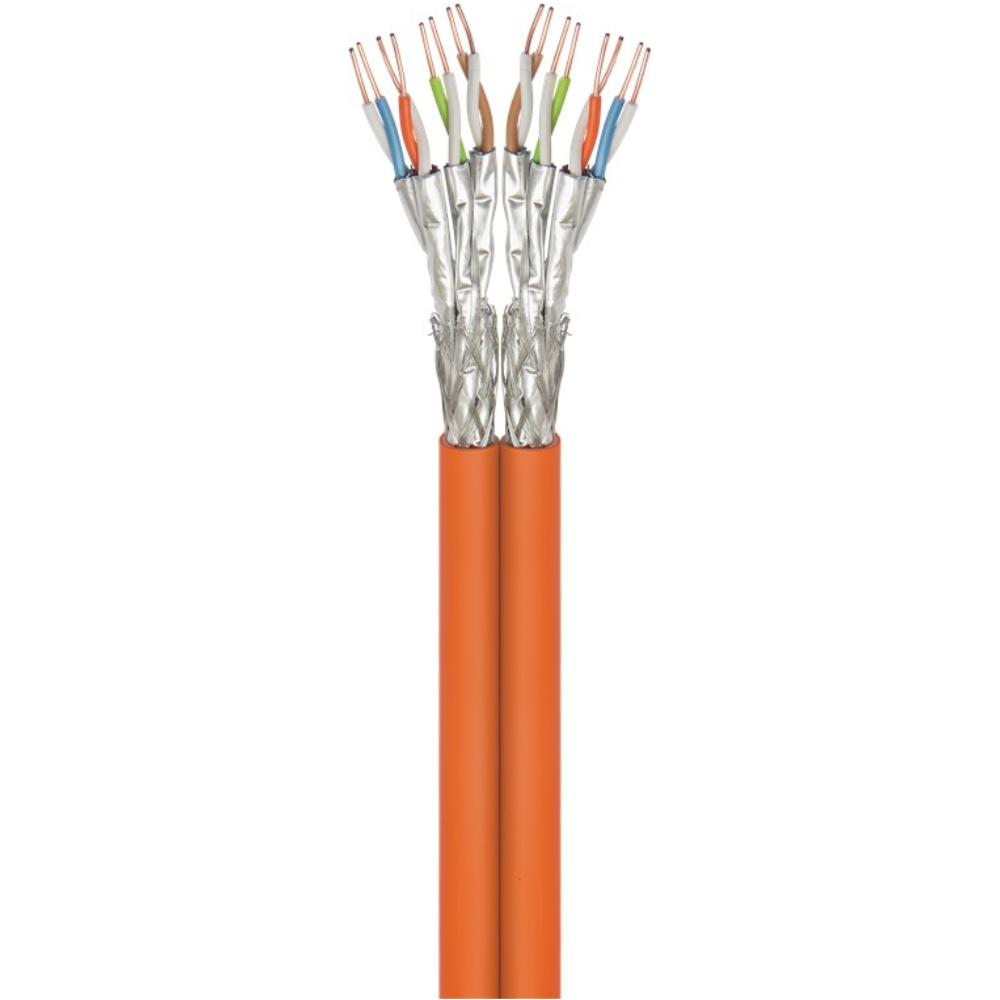

Der Kabel ist aufgebaut aus massiven Kupferleitern (CU) mit einer AWG 23/1-Struktur. Jedes Adernpaar ist einzeln mit Aluminiumfolien-Abschirmung (PiMF) versehen, darüber eine geflochtene Abschirmung um das gesamte Kabel. Der LSZH-Mantel ist halogenfrei und begrenzt Rauchentwicklung und Korrosionsgasbildung bei Brand.

Spezifikationen
• Kategorie: CAT7A
• Maximale Frequenz: 1000 MHz
• Kabelaufbau: S/FTP (Folie pro Adernpaar + geflochtene Abschirmung)
• Ausführung: Duplex (2 getrennte Netzwerkkabel)
• Aderkonfiguration: 4 Paare pro Kabel
• Leiter: massiver Leiter (CU)
• Adern: AWG 23/1
• Aderdurchmesser (blank): ca. 0,59 mm
• Mantel: LSZH (halogenfrei)
• Durchmesser pro Kabel: ca. 7,5 mm
• Abmessung Duplex: ca. 15,8 × 7,5 mm (B × H)
• Impedanz: 100 Ohm
• Brandklasse: Dca (CPR)
• Power over Ethernet: geeignet für Power over Ethernet gemäß IEEE 802.3af / 802.3at; Anwendbarkeit und Belastung abhängig von Installation und Wärmeableitung
• Lieferform: Rolle (Kabelring)

Normen und Standards
• ISO/IEC 11801: Internationale Norm für strukturierte Datenverkabelung
• EN 50173-1: Europäische Norm für generische Verkabelungssysteme
• EN 50174: Installationsstandard für ICT-Verkabelung
• EN 50288: Produktspezifikation für symmetrische Datenkabel
• IEC 61156: Norm für Kommunikations- und Datenkabel
• EN 50575 (CPR): Europäische Bauproduktenverordnung für Brandklassifizierung von Kabeln
• EN 60332-1: Prüfnorm für flammhemmendes Verhalten
• EN 60754-1/2: Halogenfreiheit und Korrosivität von Rauchgasen
• EN 61034: Rauchentwicklung bei Verbrennung
• IEEE 802.3: Ethernet-Standards

Erläuterung verwendeter Begriffe
• Duplex: Ausführung, bei der zwei vollständig getrennte Netzwerkkabel parallel in einer Konstruktion zusammengeführt sind.
• S/FTP (PiMF): Abschirmungskonstruktion mit Folie pro Adernpaar und einer geflochtenen Abschirmung um das Kabel.
• CAT7A: Kabelkategorie mit einem Frequenzbereich bis 1000 MHz für hochwertige Datennetzwerke.
• LSZH: Halogenfreier Mantel, der bei Brand wenig Rauch entwickelt und keine korrosiven Gase abgibt.
• CPR Dca: Brandklassifizierung nach europäischer Regelung für Kabel in Gebäuden.
