SATA Adapter

Diese Erweiterungskarte dient zur Ergänzung eines Systems um zusätzliche interne SATA-Anschlüsse über einen Mini PCIe-Slot.

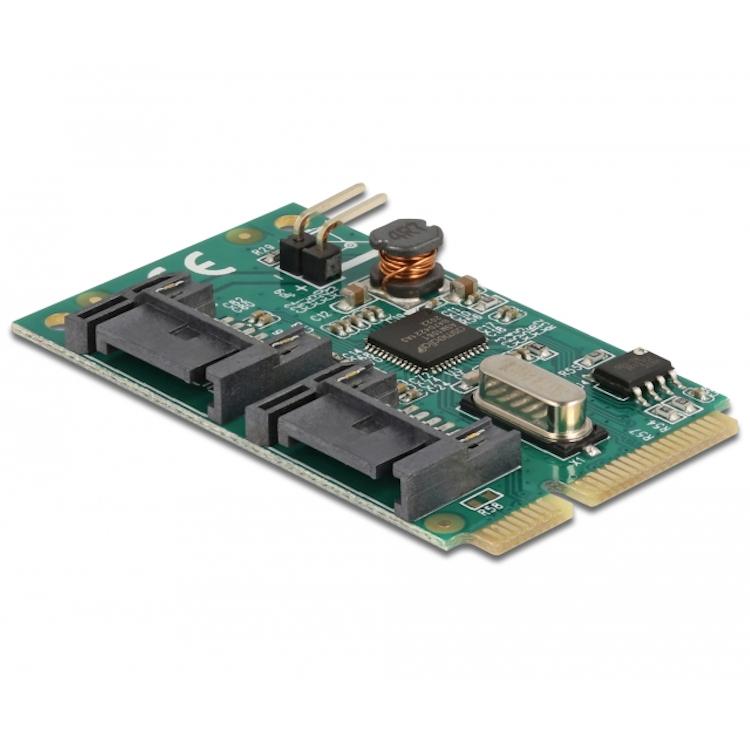

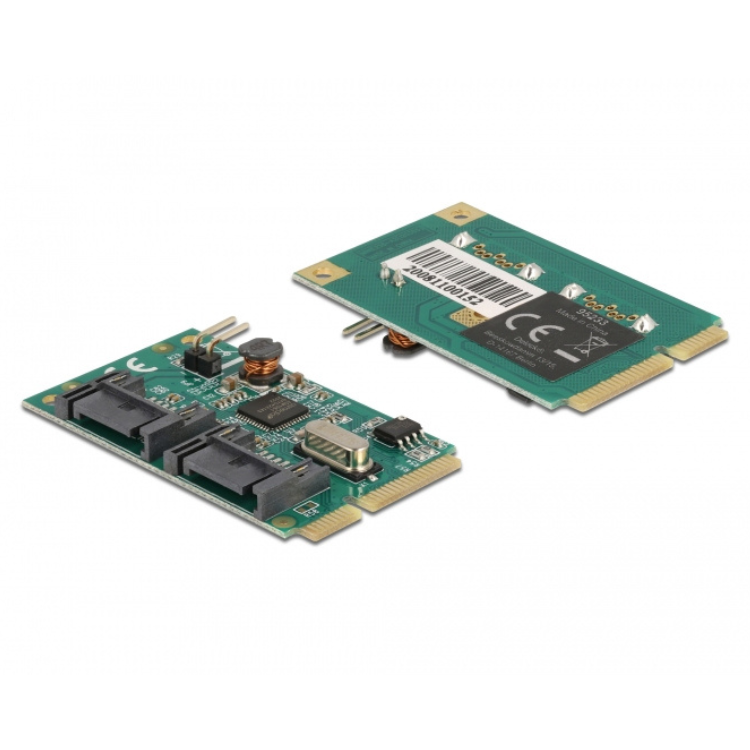

Das Mini PCIe-Modul wird in einen freien Mini PCIe-Slot mit PCI Express-Schnittstelle eingesetzt und fügt zwei interne SATA 6 Gb/s-Anschlüsse hinzu. Damit können interne Speichergeräte wie SATA-Festplatten oder SSDs angeschlossen werden. Das Modul basiert auf einer PCIe 2.0-Schnittstelle und unterstützt erweiterte SATA-Funktionen für die Datenübertragung und Festplattenverwaltung.

Spezifikationen
• Schnittstelle: Mini PCIe (PCI Express Rev. 2.0)

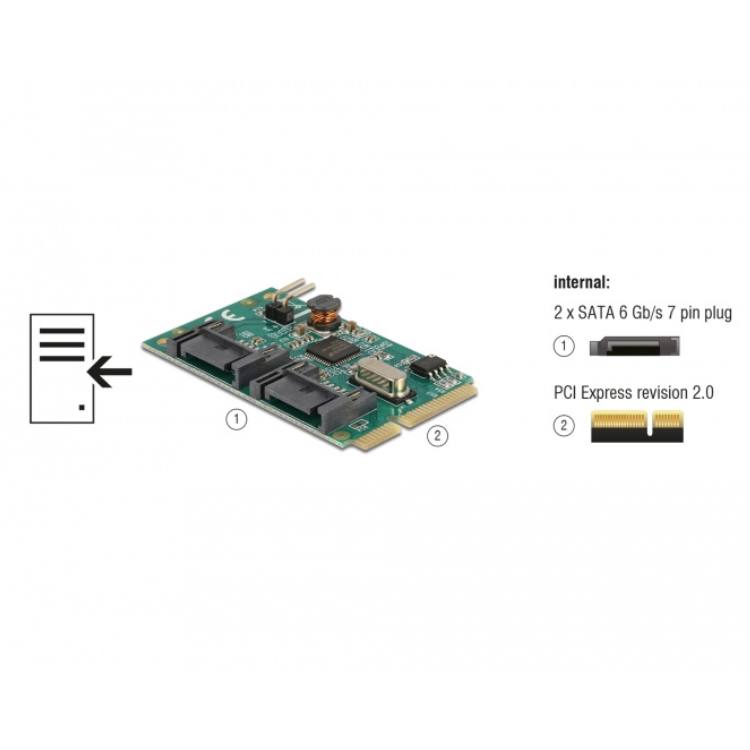

• Interne Anschlüsse: 2 × SATA 6 Gb/s (7-Pin)
• Zusätzlicher Anschluss: Pin-Header für PWR LED (Aktivitätsanzeige)
• Chipsatz: Asmedia ASM1061
• Datenübertragung SATA: bis zu 6 Gb/s
• Datenübertragung PCI Express: bis zu 5 Gb/s
• Unterstützung: NCQ, SATA AHCI, SATA Port Multiplier

Systemanforderungen
• Betriebssystem: Linux Kernel 3.7 oder höher, Windows Vista / 7 / 8.1 / 10 (32/64-Bit je nach Version)
• Hardware: Motherboard mit freiem Mini PCIe-Slot mit PCIe-Schnittstelle

Packungsinhalt
• Mini PCIe-Modul
• Treiber-CD
• Handbuch

Erläuterung der verwendeten Begriffe
Mini PCIe: Kompakte interne Schnittstelle für Erweiterungskarten für Peripheriegeräte in PCs und Embedded-Systemen.
SATA 6 Gb/s: Serial ATA-Standard mit einer maximalen Datenübertragungsrate von 6 Gigabit pro Sekunde.
NCQ: Native Command Queuing, eine Technik zur effizienteren Verarbeitung von Lese- und Schreibvorgängen auf Speichermedien.
AHCI: Advanced Host Controller Interface für SATA-Funktionen wie Hot-Plugging und NCQ.
SATA Port Multiplier: Eine Funktion, mit der mehrere SATA-Geräte über einen einzigen SATA-Port gesteuert werden können.
