SATA Anschluss 22 polig

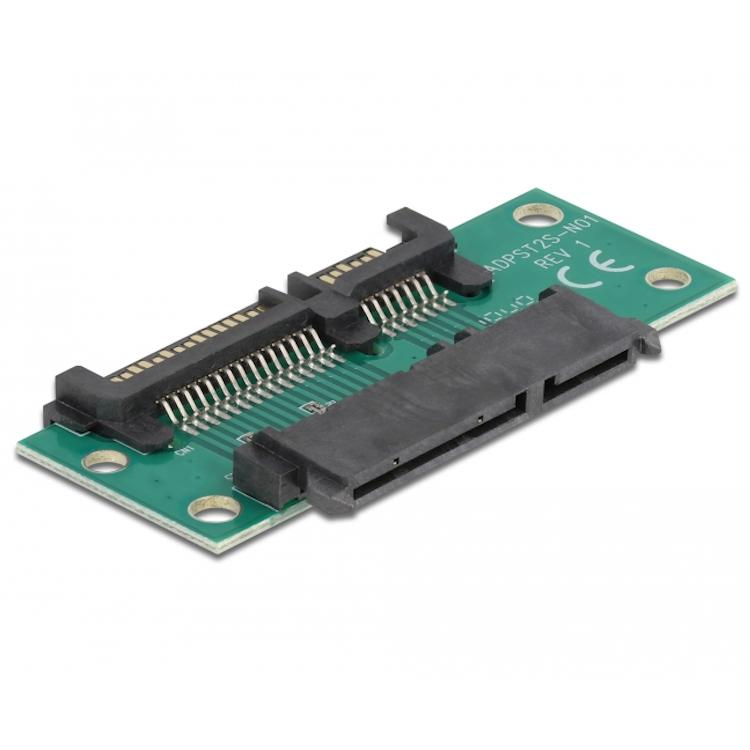

Dieser SATA-Adapter von Delock wird zum Verlängern oder Verlegen eines SATA-22-poligen Anschlusses verwendet. Der Adapter ermöglicht den Anschluss eines SATA-Speichergeräts wie einer SSD oder Festplatte über einen kompakten Leiterplattenadapter an eine vorhandene SATA-Schnittstelle.
Der Adapter verfügt über einen SATA-22-poligen männlichen Steckverbinder und einen SATA-22-poligen weiblichen Steckverbinder. Dadurch kann ein SATA-Gerät direkt angeschlossen werden, während die Position des Anschlusses innerhalb eines Systems verschoben oder besser zugänglich gemacht wird.
Der SATA-22-polige Anschluss kombiniert sowohl die 7-polige Datenverbindung als auch die 15-polige Stromversorgung in einem Steckverbinder. Dadurch werden sowohl Datenübertragung als auch Stromversorgung über dieselbe Schnittstelle übertragen.
Der Adapter ist als kompakter Leiterplattenadapter ausgeführt und wird häufig in Servern, NAS-Systemen und Speichergehäusen eingesetzt, bei denen sich ein SATA-Anschluss auf einer Backplane befindet. Dies ermöglicht eine bessere Positionierung oder Zugänglichkeit des Anschlusses, wenn im System nur wenig Platz vorhanden ist.

Spezifikationen
Marke: Delock
Produkttyp: SATA-Adapter
Anschluss 1: SATA 22-polig männlich
Anschluss 2: SATA 22-polig weiblich
Typ: interner SATA-Adapter (Leiterplatte)

Verwendete Begriffe
SATA (Serial ATA): eine Schnittstelle zum Anschließen von Speichergeräten wie Festplatten und SSDs in Computern.
SATA-22-poliger Steckverbinder: ein kombinierter Anschluss, der aus einem 7-poligen Datensteckverbinder und einem 15-poligen Stromversorgungssteckverbinder besteht.
Backplane: eine Leiterplatte in Servern oder Speichergehäusen, auf der mehrere SATA- oder SAS-Anschlüsse angebracht sind, sodass Speichergeräte direkt ohne separate Kabel angeschlossen werden können.
Leiterplattenadapter: ein kompakter Adapter auf einer Leiterplatte (printed circuit board), der elektrische Verbindungen direkt zwischen zwei Steckverbindern durchleitet.
Männlicher Steckverbinder (Male connector): ein Stecker mit hervorstehenden Kontakten, der in eine weibliche Buchse gesteckt wird.
Weiblicher Steckverbinder (Female connector): eine Buchse mit Kontaktpunkten, in die ein männlicher Stecker gesteckt wird.
