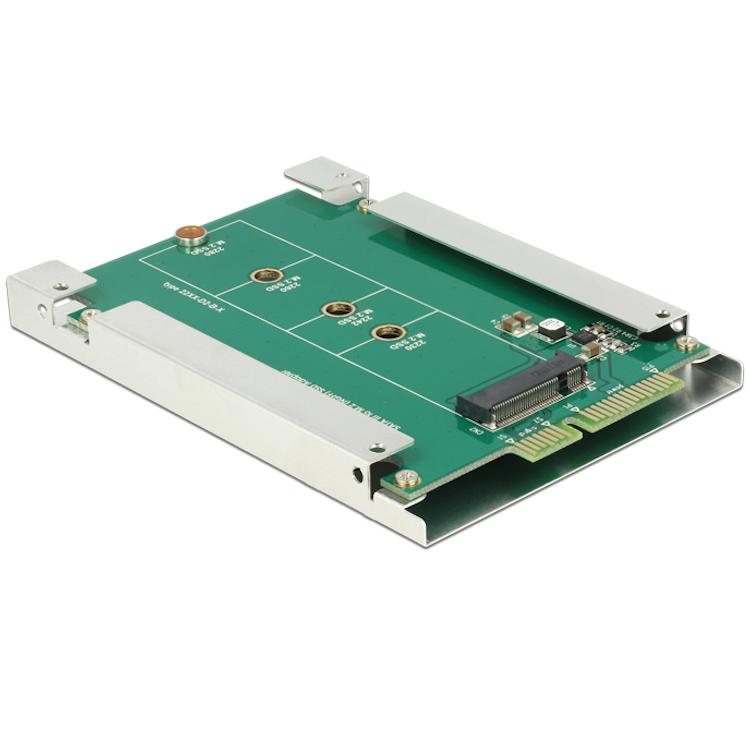

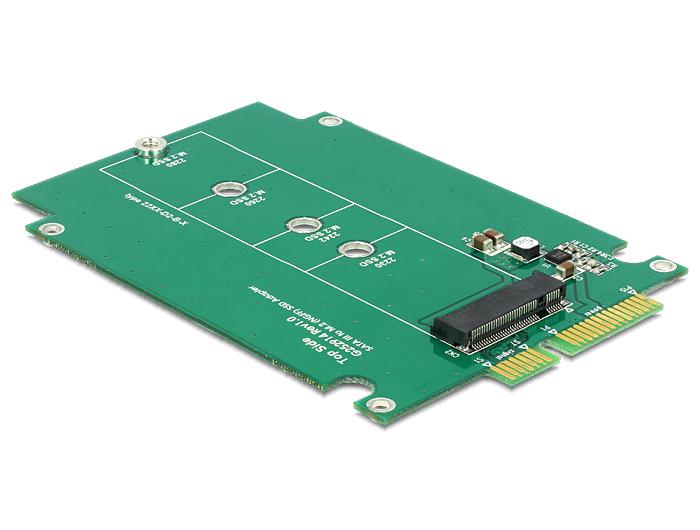

Dieser SATA zu M.2 NGFF Konverter von Delock wird verwendet, um eine M.2 NGFF SSD intern über einen SATA 22-Pin Anschluss anzuschließen. Der Konverter hat den Formfaktor eines 2,5 Zoll Speichermediums und kann daher als Ersatz für eine 2,5 Zoll Festplatte (HDD) in einem Computer oder Server verwendet werden.

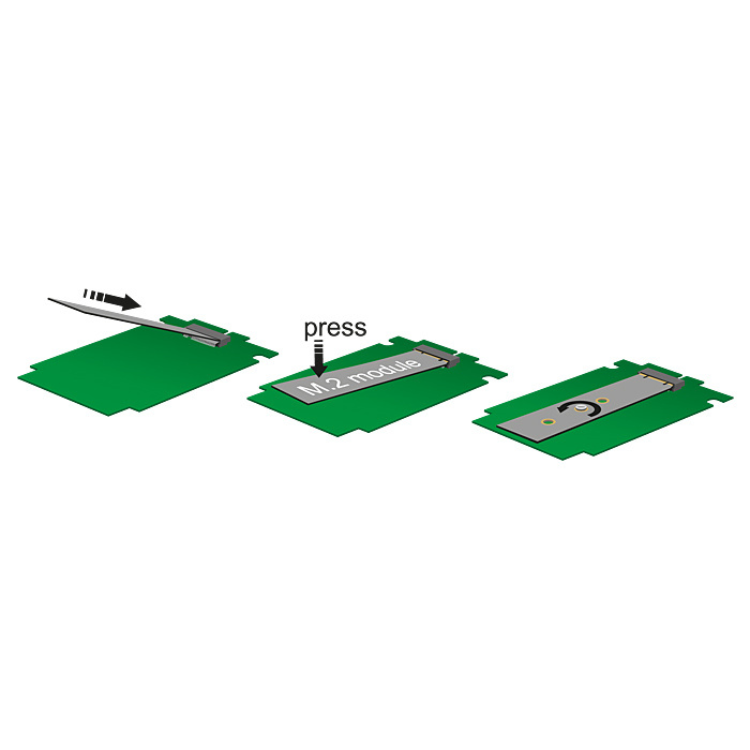

Der Adapter ermöglicht die Installation einer M.2 SATA-SSD in Systemen, die nur über eine SATA-Schnittstelle verfügen. Dadurch kann ein modernes M.2 Speichermedium in Systemen verwendet werden, die ursprünglich für 2,5 Zoll SATA-Laufwerke konzipiert waren.
Der Konverter unterstützt M.2 NGFF Module mit Key B oder Key B+M, die auf der SATA-Schnittstelle basieren. Unterstützte Modulformate sind 2230, 2242, 2260 und 2280. Dadurch können M.2 SSDs unterschiedlicher Länge in den Adapter eingesetzt werden.

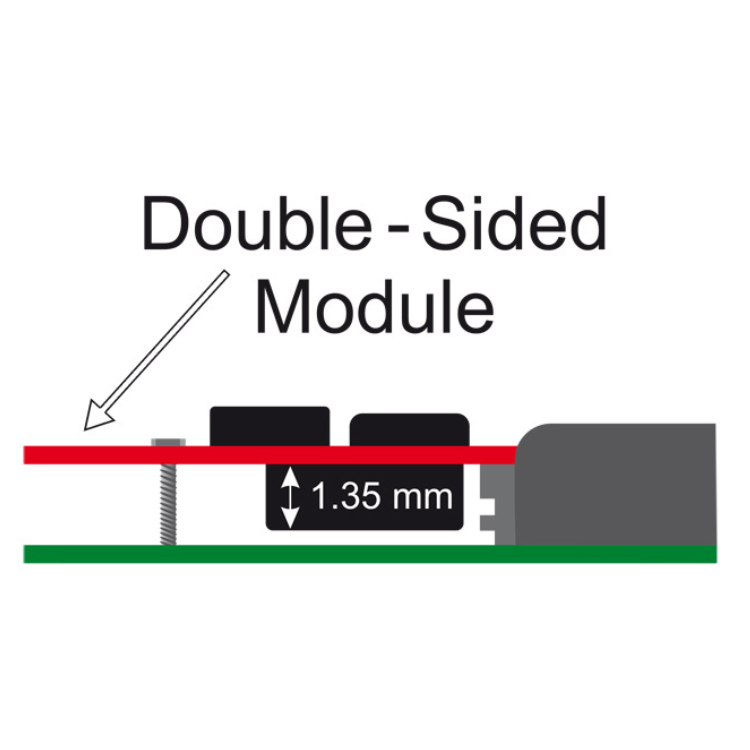

Der Adapter unterstützt zweiseitig bestückte M.2-Module mit einer maximalen Bauteilhöhe von 1,35 mm. Dadurch können auch M.2 SSDs mit Bauteilen auf beiden Seiten der Platine verwendet werden.
Der Konverter unterstützt eine Datengeschwindigkeit von bis zu 6 Gb/s und ist bootfähig, wodurch ein Betriebssystem direkt von der installierten M.2 SSD gestartet werden kann. Da der Konverter ausschließlich eine hardwareseitige Schnittstelle umwandelt, ist keine Treiberinstallation erforderlich und der Adapter funktioniert unabhängig vom verwendeten Betriebssystem.

Spezifikationen
Marke: Delock
Produkttyp: SATA zu M.2 NGFF Konverter
Formfaktor: 2,5 Zoll
Schnittstelle: SATA
Anschluss 1: SATA 22-Pin Male
Anschluss 2: 67-Pin M.2 NGFF Key B Slot
Unterstützte M.2 Formate: 2230, 2242, 2260, 2280
Unterstützte Key Typen: B-Key und B+M-Key (SATA-basiert)
Maximale Bauteilhöhe M.2 Modul: 1,35 mm
Unterstützung für zweiseitige Module: ja
Maximale Datengeschwindigkeit: 6 Gb/s
Bootfähig: ja
Treiber benötigt: nein
Abmessungen: ca. 100 × 70 × 9 mm

Packungsinhalt
1 × Delock SATA zu M.2 NGFF Konverter
1 × Befestigungsschraube für M.2 Modul
5 × Montageschrauben für den Rahmen

Verwendete Begriffe
SATA (Serial ATA): eine Schnittstelle zum Anschluss von Speichergeräten wie Festplatten und SSDs an einen Computer über eine serielle Datenverbindung.
SATA 22-Pin Connector: ein kombinierter Anschluss, der aus einem 7-Pin Datenanschluss und einem 15-Pin Stromanschluss für SATA-Speichergeräte besteht.
M.2: eine kompakte Erweiterungsschnittstelle für Speicher- und Erweiterungsmodule in Computersystemen.
NGFF (Next Generation Form Factor): eine frühere Bezeichnung für den M.2-Standard, der für kompakte SSD-Module verwendet wird.
M.2 Key B: eine Schlüsselposition in einem M.2-Anschluss, die für Module mit unter anderem SATA-Schnittstellen verwendet wird.
M.2 Key B+M: ein M.2-Modul mit zwei Schlüsselpositionen, wodurch es mit mehreren M.2-Slots kompatibel ist, oft verwendet bei SATA-basierten M.2 SSDs.
M.2 Formate 2230 / 2242 / 2260 / 2280: Bezeichnung der physikalischen Abmessungen eines M.2-Moduls, wobei die ersten beiden Ziffern die Breite (22 mm) und die letzten beiden die Länge in Millimetern angeben.
Bootfähig: gibt an, dass ein Speichergerät verwendet werden kann, um ein Betriebssystem zu starten.
