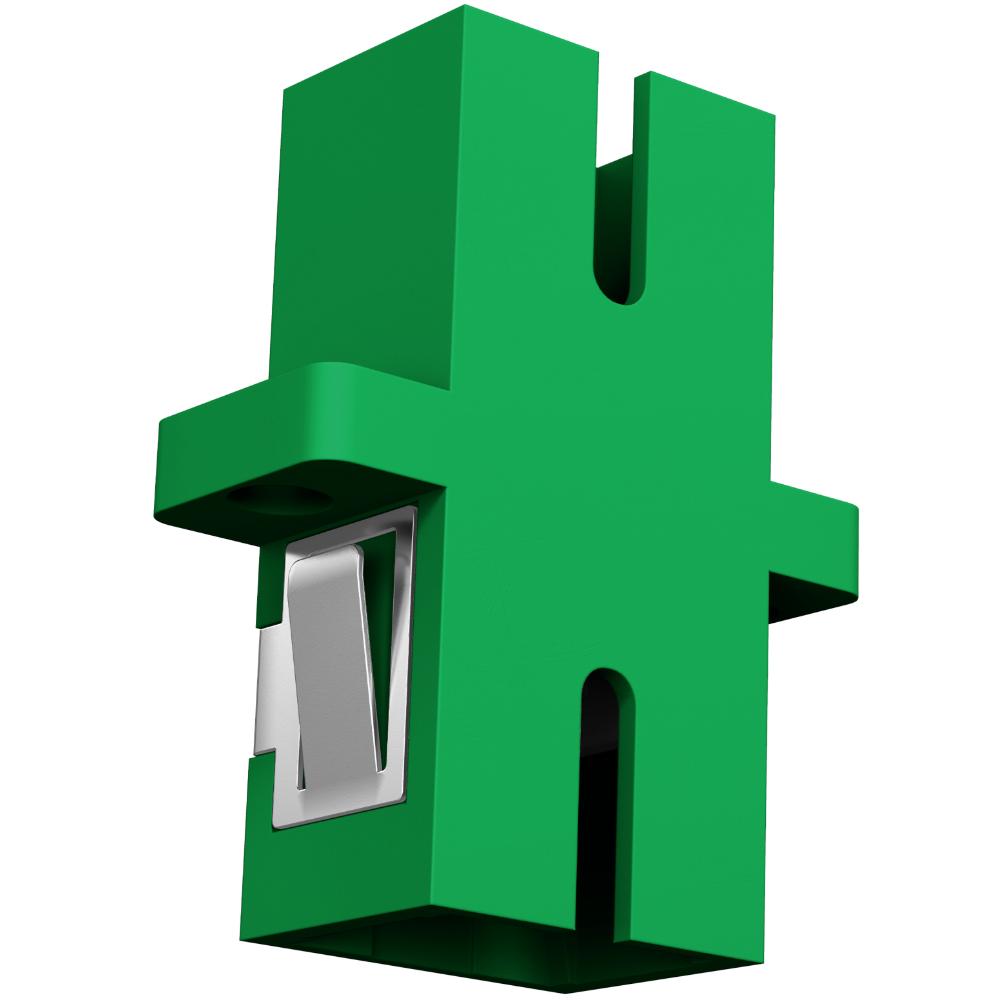

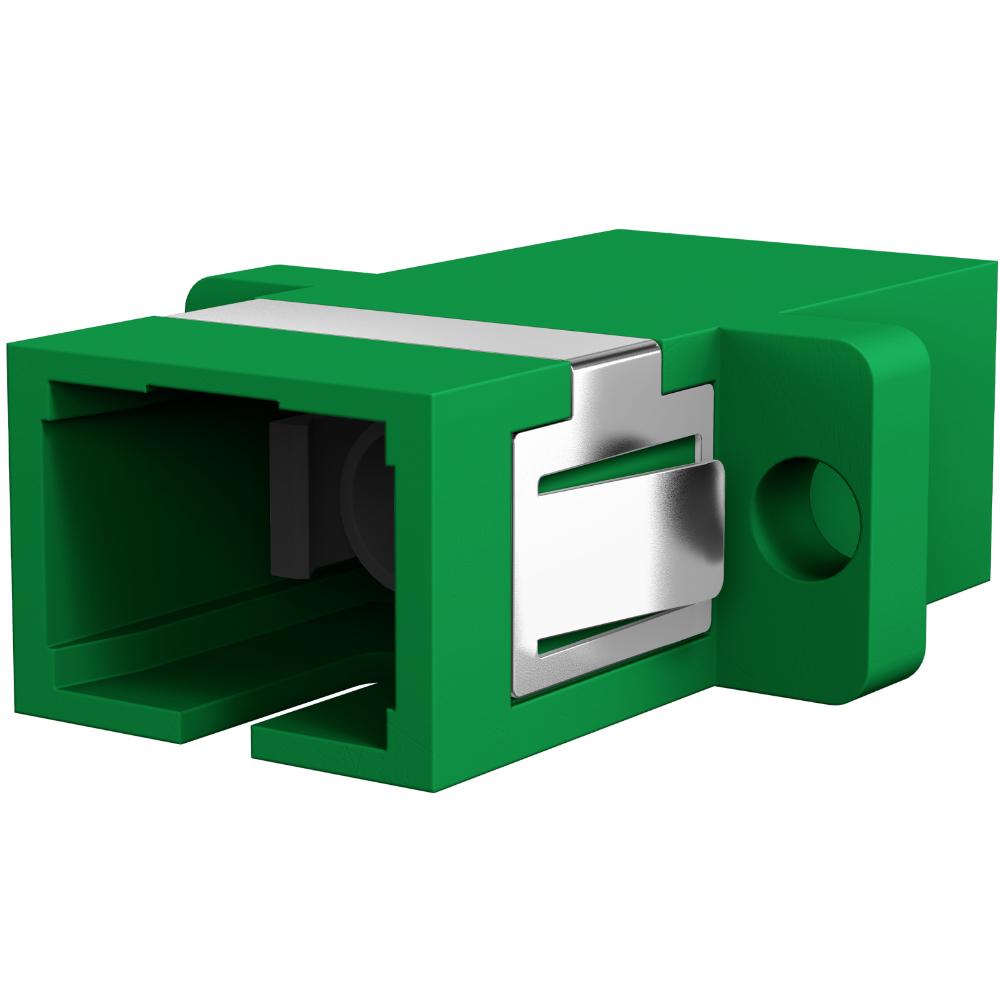

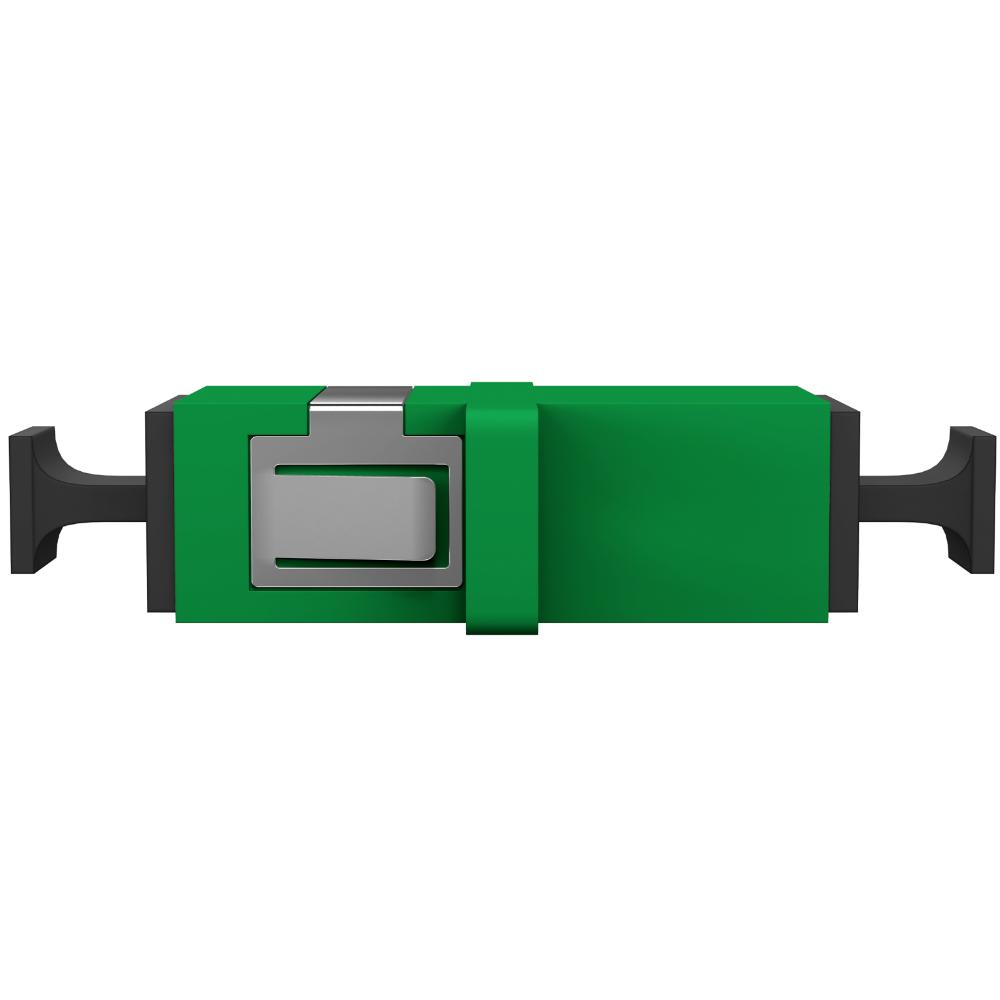

SC/APC Glasfaser Adapter

Dieser Glasfaseradapter ist für die Verbindung von zwei Glasfaserkabeln innerhalb einer strukturierten Verkabelungsumgebung gemäß ISO IEC 11801 vorgesehen.
Die Ausführung ist ein SC-Duplex-Adapter in der Ausführung OS2 mit APC-Kompatibilität für Anwendungen, die eine geringe Rückreflexion erfordern.
Der Adapter ermöglicht eine feste und präzise Ausrichtung zwischen zwei SC-Duplex-Glasfasersteckverbindern.

Spezifikationen
• Typ Glasfaserkopplung
• Bauform SC-Duplex
• Geeignet für OS2 Singlemode APC-Steckverbinder
• Steckverbinderstandard IEC 61754-4
• Gehäuseausführung mit Montageflansch und Schraubenlöchern
• Befestigungsart verschraubbar oder einklickbar
• Verriegelung Rastverriegelung
• Material Hülse Keramik
• Material Gehäuse Kunststoff

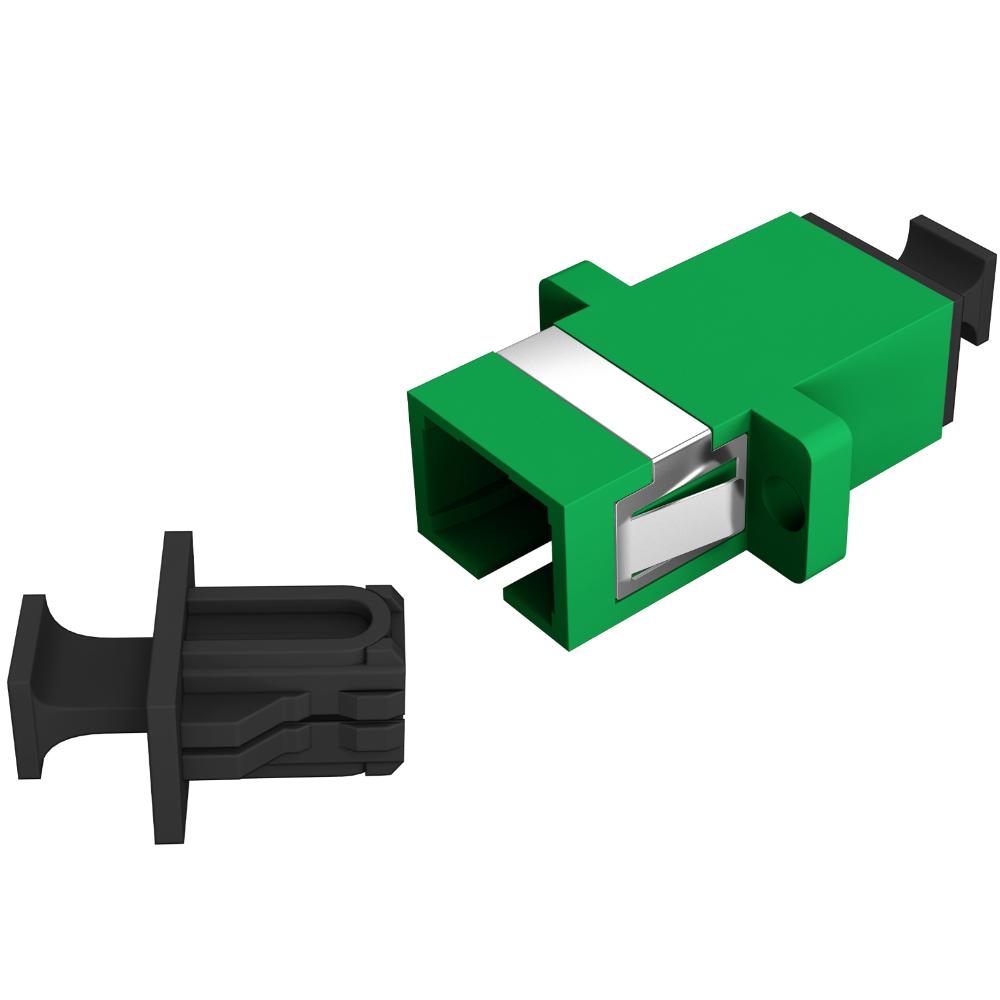

• Staubschutzkappen vorhanden
• Interne Shutter nein
• Betriebstemperatur −40 bis 75 °C
• Lagertemperatur −40 bis 85 °C
• Abmessungen 35,0 × 9,3 × 27,5 mm
• Farbe Gehäuse grün
• Zubehör Befestigung mit Ankerschraube möglich

IEC-Normen
• IEC 61754-4 Definition der SC-Steckverbinder-Schnittstelle

EN-Normen
• EN 50265-2-1 Flammwidriges Verhalten von Kabelmänteln

Erläuterung von Begriffen
• SC-Duplex Adapter für zwei SC-Steckverbinder mit doppelter Faserkonfiguration
• OS2 Singlemode-Kategorie für niedrig gedämpfte Fasern in Backbone- und Campus-Netzwerken
• APC Steckverbinder-Ausführung mit schräger Politur für minimale Rückreflexion
• Keramikhülse Präzisionsausrichtung der Glasfaserkern für stabile Signalübertragung
• Montageflansch Mechanischer Befestigungsrand mit Schraubenlöchern für Panelmontage
• Rastverriegelung Mechanisches Verriegelungssystem für stabile Befestigung
• ISO/IEC 11801 Internationale Norm, die die Struktur, Topologie und Komponentenanordnung von strukturierten Verkabelungssystemen für Datenkommunikationsnetze in Gebäuden und auf Campus beschreibt

Allgemeine Erklärung zu Glasfaserkomponenten
• LC Kompakter Glasfasersteckverbinder mit Klickverriegelung
• SC Rechteckiger Glasfasersteckverbinder mit Push-Pull-Verriegelung
• ST Runder Glasfasersteckverbinder mit Bajonettverriegelung
• E2000® Glasfasersteckverbinder mit Schutzkappe für geringe Reflexion
• MPO / MTP Mehrfasersteckverbinder für hohe Faserdichte
