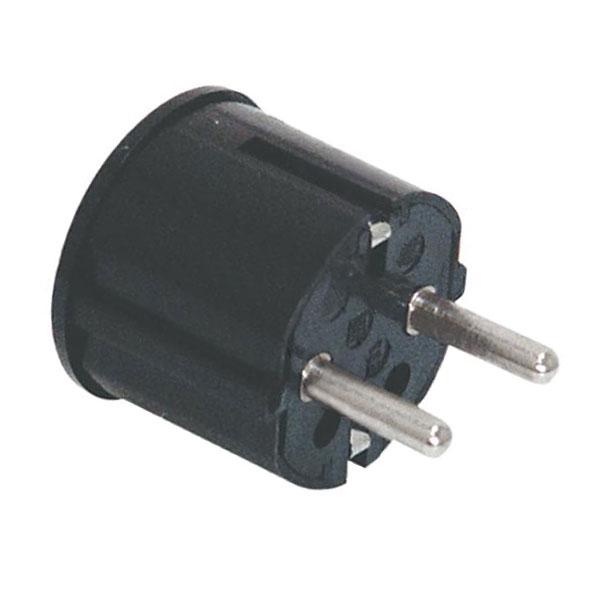

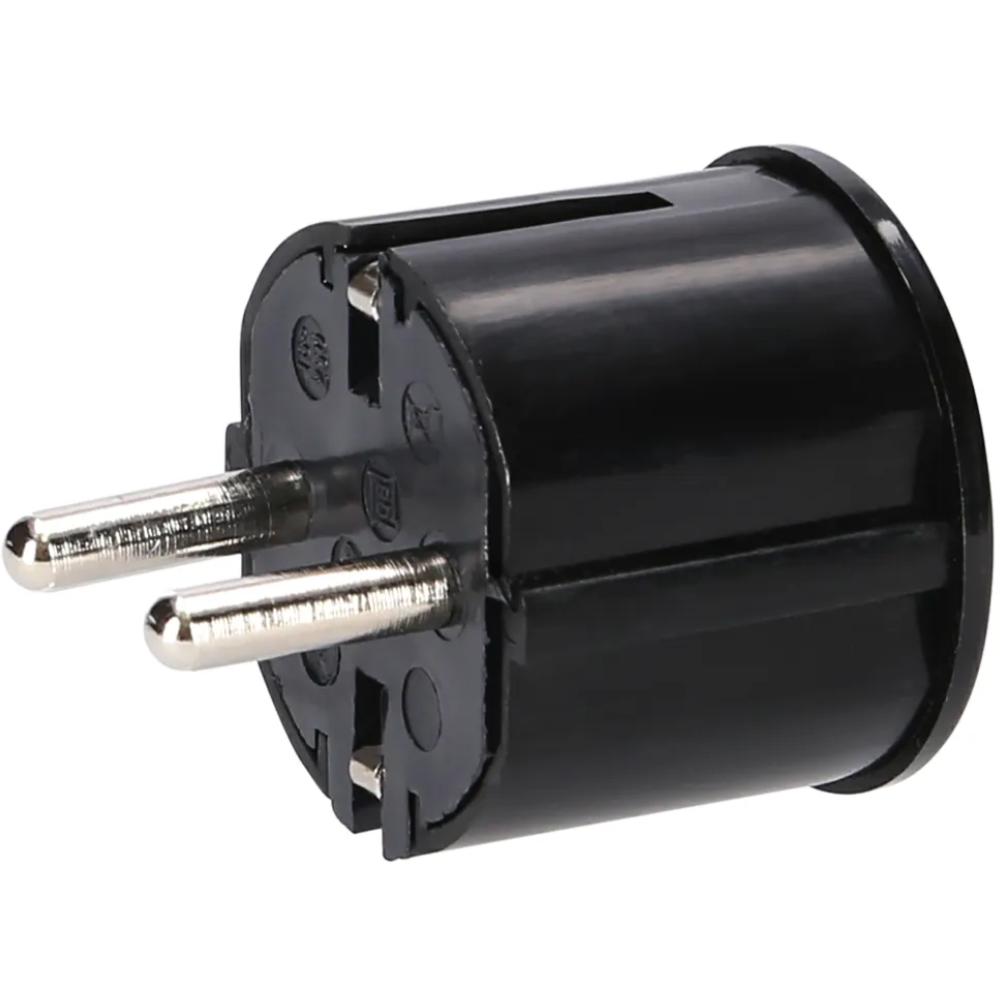

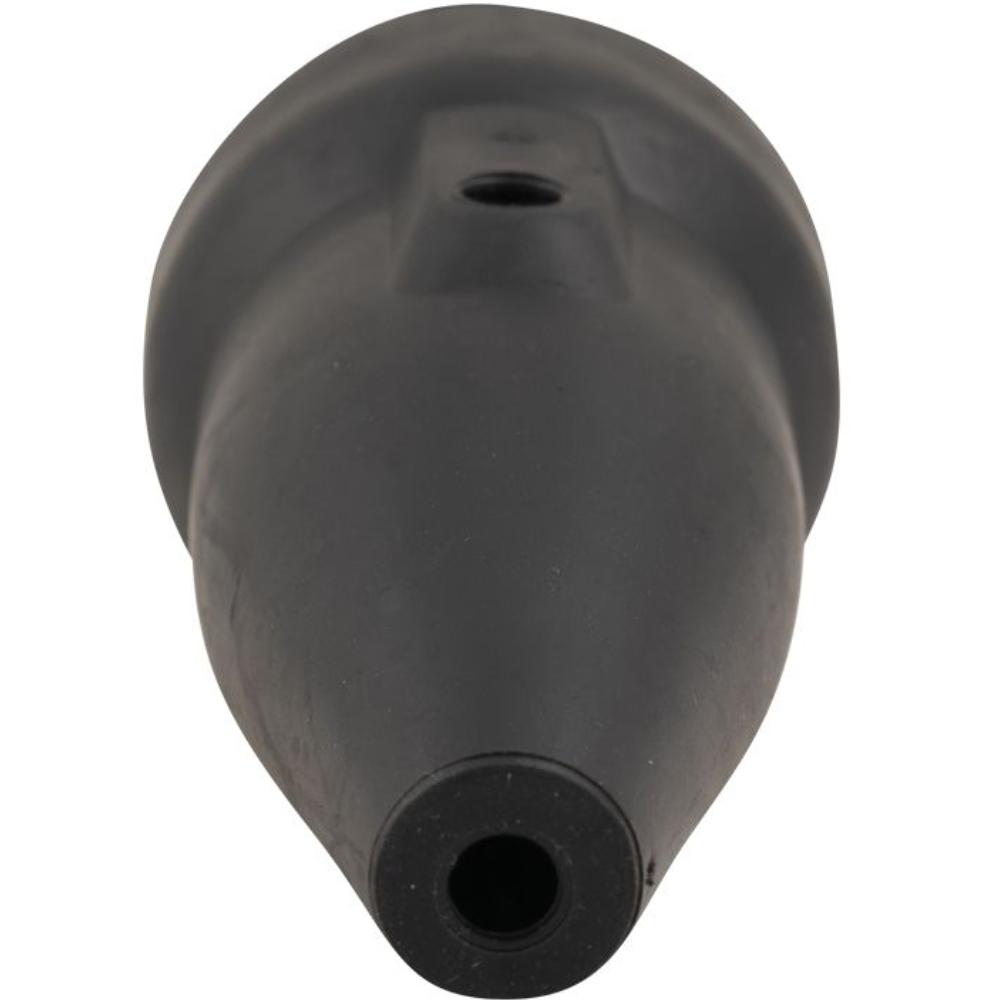

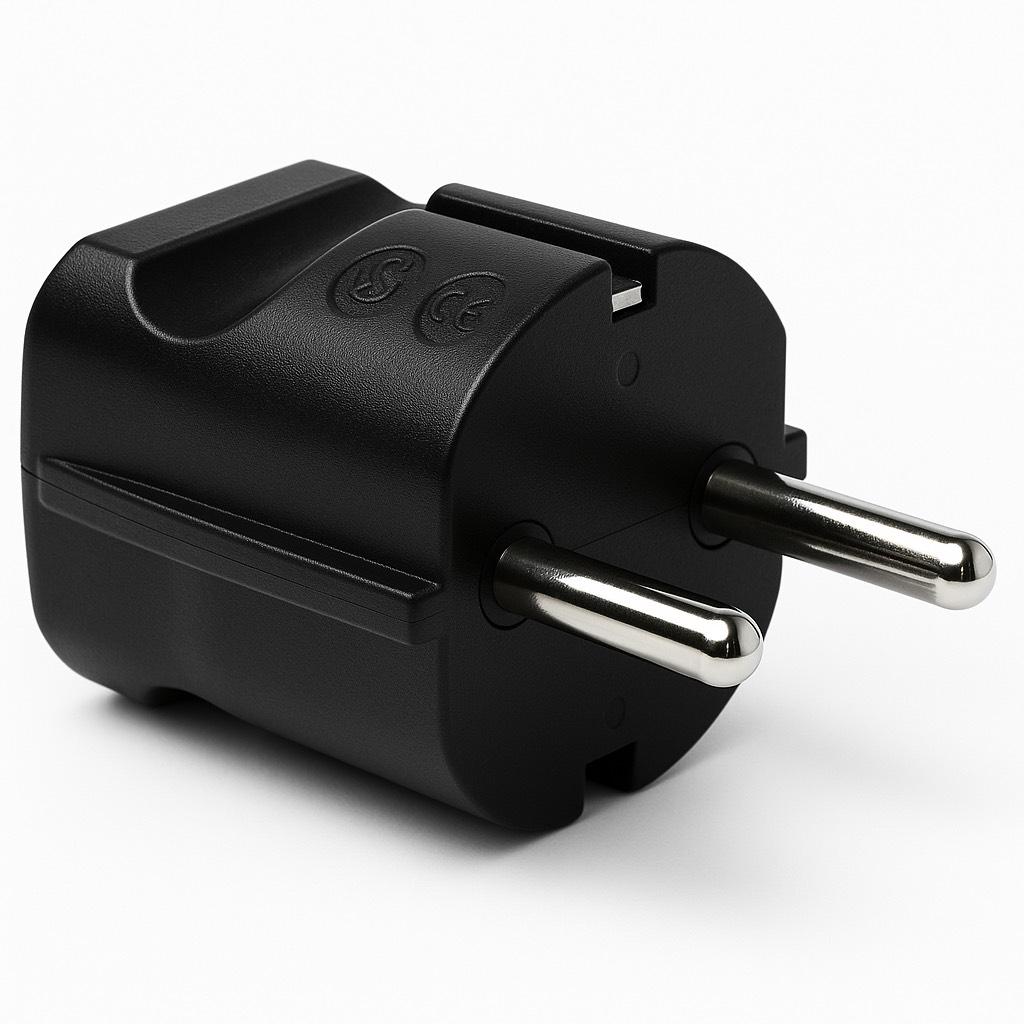

Schukostecker

Dieser Schutzkontaktstecker (Schuko, Typ F, gewinkelt, Schraubanschluss) dient zum Anschluss von Netzkabeln an geerdete Elektrogeräte. Der Stecker ist für den Einsatz im europäischen Stromnetz geeignet und wird bei verschiedenen Haushalts- und technischen Geräten verwendet, bei denen eine Erdung erforderlich ist. Die gewinkelte Ausführung (90° Kabelausgang) macht diesen Stecker ideal für den Einsatz hinter Möbeln oder in beengten Verhältnissen. Dank der schraubbaren Konstruktion ist die Montage einfach und eignet sich für den Austausch oder die kundenspezifische Anpassung von Netzkabeln, während die Zugentlastung für eine sichere und stabile Verbindung sorgt.

Das Gehäuse besteht aus schlagfestem Kunststoff (ABS), wodurch der Stecker mechanischer Beanspruchung standhält und für den täglichen Gebrauch geeignet ist.

Spezifikationen
Typ: Schutzkontaktstecker (Schuko Typ F, gewinkelt, Stecker)
Nennspannung: 230–250 Volt AC
Maximaler Strom: 10 Ampere
Maximale Leistung: bis zu 2500 Watt
Frequenz: 50 Hz
Erdung: mit Schutzkontakt (Seitenkontakte)
Montage: Schraubklemme
Kabelausgang: 90° (gewinkelt)
Material: Kunststoff (ABS)
Farbe: schwarz
Prüfzeichen: CE
Garantie: 5 Jahre

Montage am Kabel (Schritte)
1. Entfernen Sie die Außenhülle des Kabels über ca. 3–5 Zentimeter.
2. Abisolieren Sie die Adern (Phase, Neutralleiter und Erde) über ca. 6–8 Millimeter.
3. Öffnen Sie den Stecker, indem Sie das Gehäuse abschrauben.
4. Führen Sie das Kabel durch die Zugentlastung.
5. Schließen Sie den Erdleiter (gelb/grün) an die Erdungsklemme an.
6. Schließen Sie Phase (braun) und Neutralleiter (blau) an die entsprechenden Klemmen an.
7. Stellen Sie sicher, dass kein Kupfer außerhalb der Klemmen sichtbar ist.
8. Befestigen Sie die Zugentlastung an der Außenhülle des Kabels.
9. Schließen Sie das Gehäuse und ziehen Sie den Stecker fest.

Anwendungen
- Anschluss von geerdeten Haushaltsgeräten
- Verwendung in beengten Verhältnissen (gewinkelte Verbindung)
- Austausch von beschädigten Steckern
- Montage an Netzkabeln und Verlängerungskabeln

Verwandte Produkte
Netzkabel (230 Volt)

Erläuterung technischer Begriffe
Schuko (Typ F): Europäischer Stecker mit Schutzkontakt über Seitenkontakte, geeignet für geerdete Anwendungen.
Gewinkelter Stecker (90°): Kabel verlässt den Stecker in einem Winkel, ideal bei beengten Platzverhältnissen hinter Geräten.
Schutzkontakt: Sicherheitseinrichtung, die Ableitströme zur Erde führt.
230–250V AC: Standard-Netzspannungsbereich in Europa mit Wechselspannung von 50 Hz.
Zugentlastung: Verhindert, dass Zugkräfte am Kabel die internen Anschlüsse lösen.
ABS: Schlagfester Kunststoff mit guten mechanischen Eigenschaften.
Belastung: Maximale Stromstärke und Leistung, die sicher durch den Stecker geleitet werden können.
