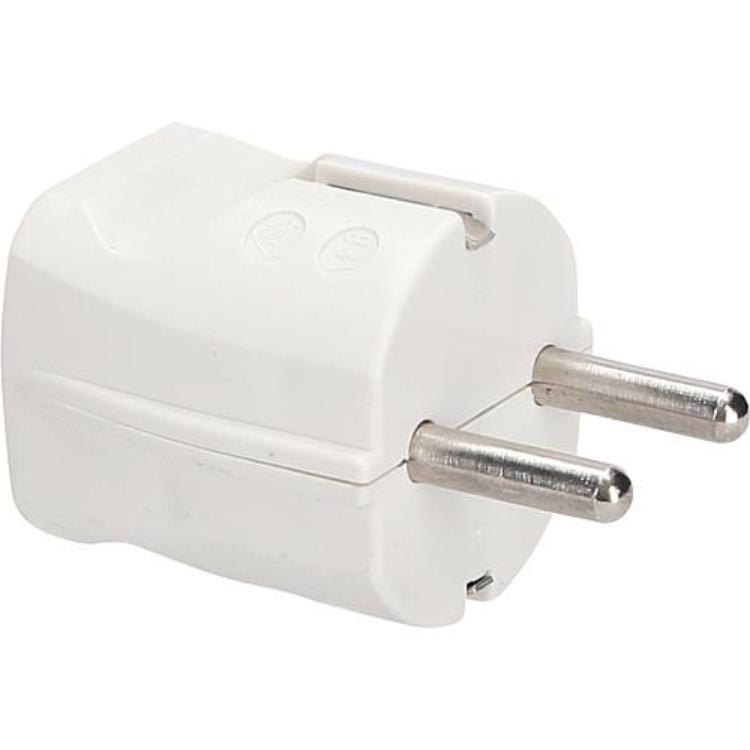

Schukostecker

Dieser Schutzkontakt-Stecker (Schuko, Typ F, Schraubanschluss) ist zum Anschließen von Netzkabeln an geerdete Elektrogeräte bestimmt. Der Stecker ist für den Einsatz im europäischen Stromnetz geeignet und wird bei Geräten mit höherer Leistung eingesetzt, bei denen eine Erdung erforderlich ist. Dank des zentralen Kabeleingangs und der robusten Konstruktion ist eine stabile und sichere Montage möglich. Die integrierte Zugentlastung verhindert, dass mechanische Belastungen am Kabel die internen Kontakte beschädigen.

Das Gehäuse ist aus schlagfestem Thermoplast gefertigt, wodurch der Stecker mechanischen Belastungen standhält und für den Langzeitgebrauch sowohl im Haushalt als auch im professionellen Umfeld geeignet ist.

Technische Daten
Typ: Schutzkontakt-Stecker (Schuko Typ F, Stecker)
Nennspannung: 230–250 Volt AC
Maximaler Strom: 16 Ampere
Maximale Leistung: 3680–4000 Watt
Frequenz: 50 Hz
Erdung: mit Schutzkontakt (Seitenkontakte)
Montage: Schraubklemme
Kabeleingang: zentral
Material: Thermoplast (schlagfest)
Farbe: weiß
Prüfzeichen: CE, VDE, KEMA KEUR
Garantie: 5 Jahre

Montage am Kabel (Schritte)
1. Die Außenhülle des Kabels ca. 3–5 Zentimeter abisolieren.
2. Die Adern (Phase, Null und Erde) ca. 6–8 Millimeter abisolieren.
3. Den Stecker öffnen, indem das Gehäuse abgeschraubt wird.
4. Das Kabel durch die Zugentlastung führen.
5. Den Erdungsdraht (gelb/grün) an die Erdungsklemme anschließen.
6. Phase (braun) und Null (blau) an die entsprechenden Klemmen anschließen.
7. Überprüfen, ob kein Kupfer außerhalb der Klemmen sichtbar ist.
8. Die Zugentlastung auf der Außenhülle des Kabels befestigen.
9. Das Gehäuse schließen und den Stecker festziehen.

Anwendungen
- Anschluss von geerdeten Haushaltsgeräten
- Verwendung bei Geräten mit höherer Leistung
- Ersatz von beschädigten Schutzkontakt-Steckern
- Montage an Netzkabeln und Verlängerungskabeln

Verwandte Produkte
Netzkabel (230 Volt)

Erläuterung technischer Begriffe
Schuko (Typ F): Europäischer Stecker mit Schutzkontakt über Seitenkontakte, geeignet bis 16 Ampere.
Schutzkontakt (Erdung): Sicherheitsvorrichtung, die Ableitströme zur Erde ableitet und Stromschläge verhindert.
230–250V AC: Standard-Netzspannungsbereich in Europa mit Wechselspannung von 50 Hz.
IP20: Schutz gegen Berührung von Innenteilen, nicht gegen Feuchtigkeit geschützt.
Zugentlastung: Verhindert, dass Zugkräfte am Kabel die internen Anschlüsse lösen.
Thermoplast: Schlagfester Kunststoff, der mechanischer Belastung und Temperatureinflüssen standhält.
VDE / KEMA KEUR: Unabhängige Prüfzeichen, die nachweisen, dass das Produkt europäischen Sicherheitsnormen entspricht.
Übergangswiderstand: Widerstand am Kontaktpunkt; ein niedriger Wert verhindert Wärmeentwicklung.
