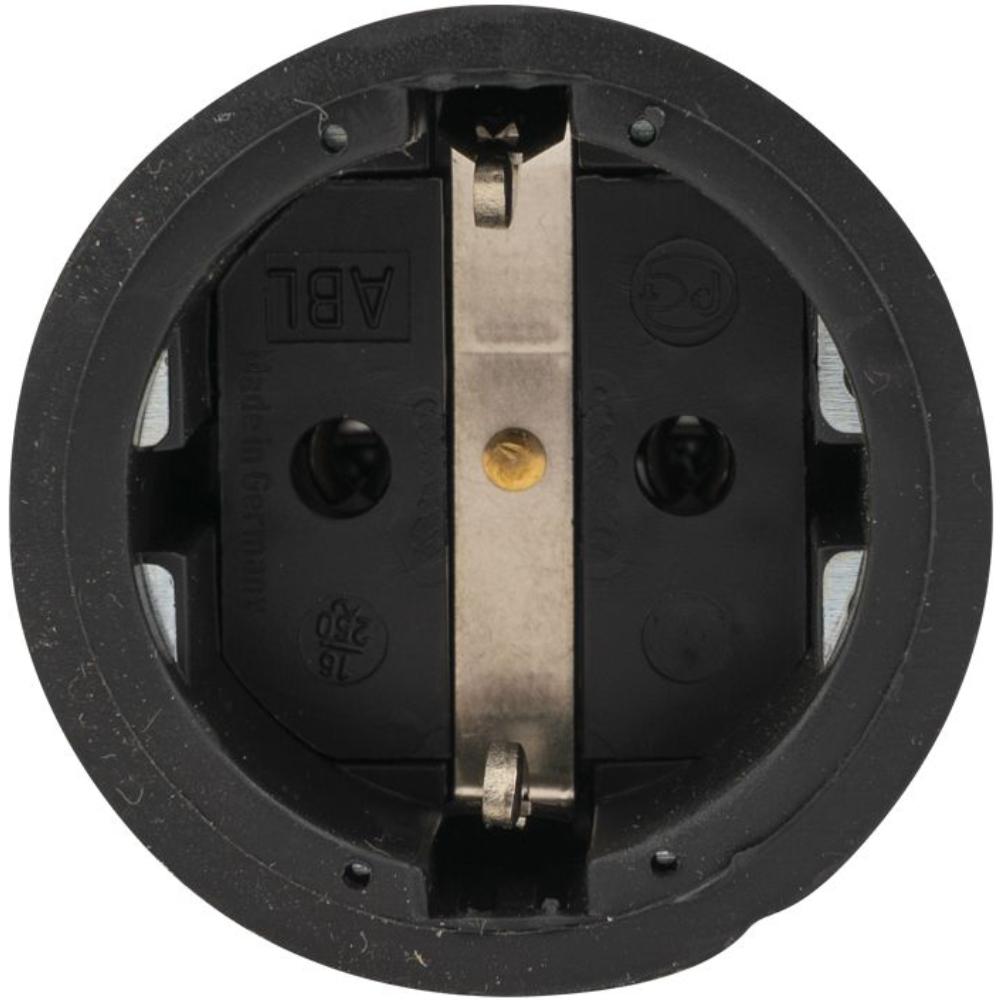

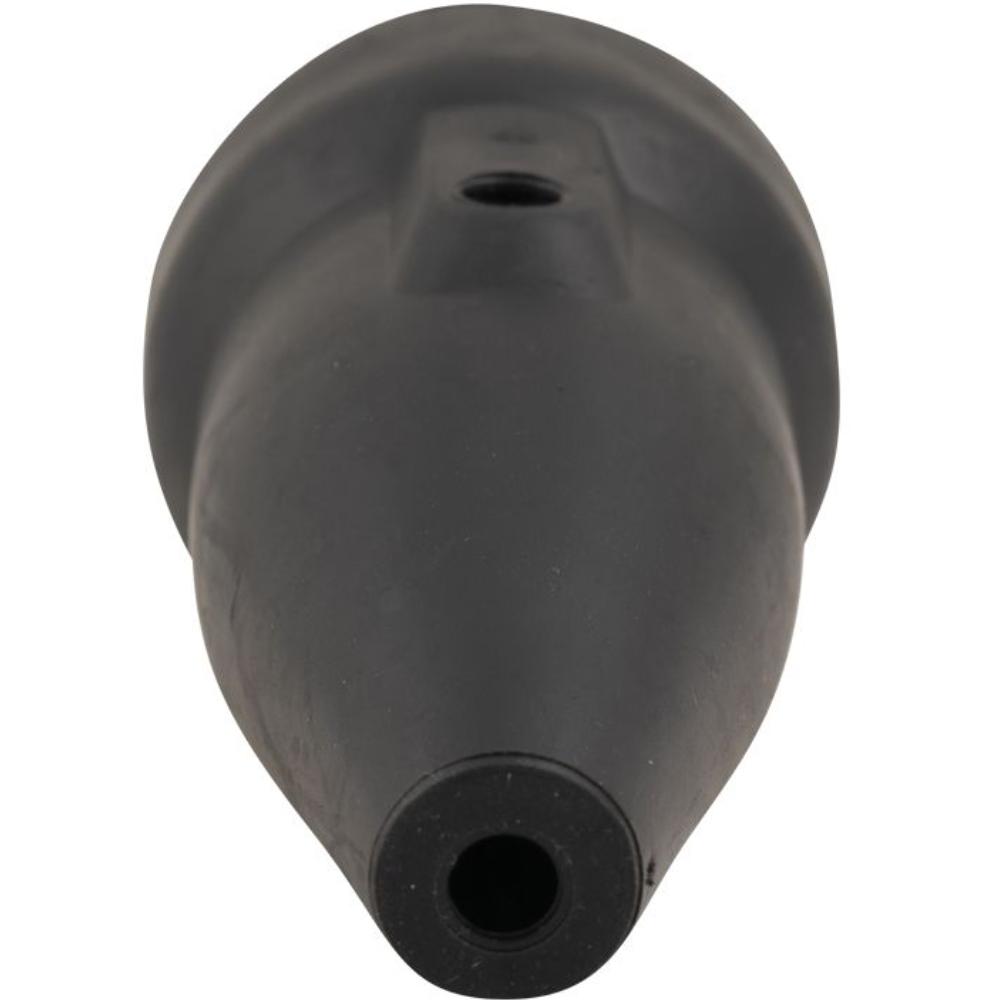

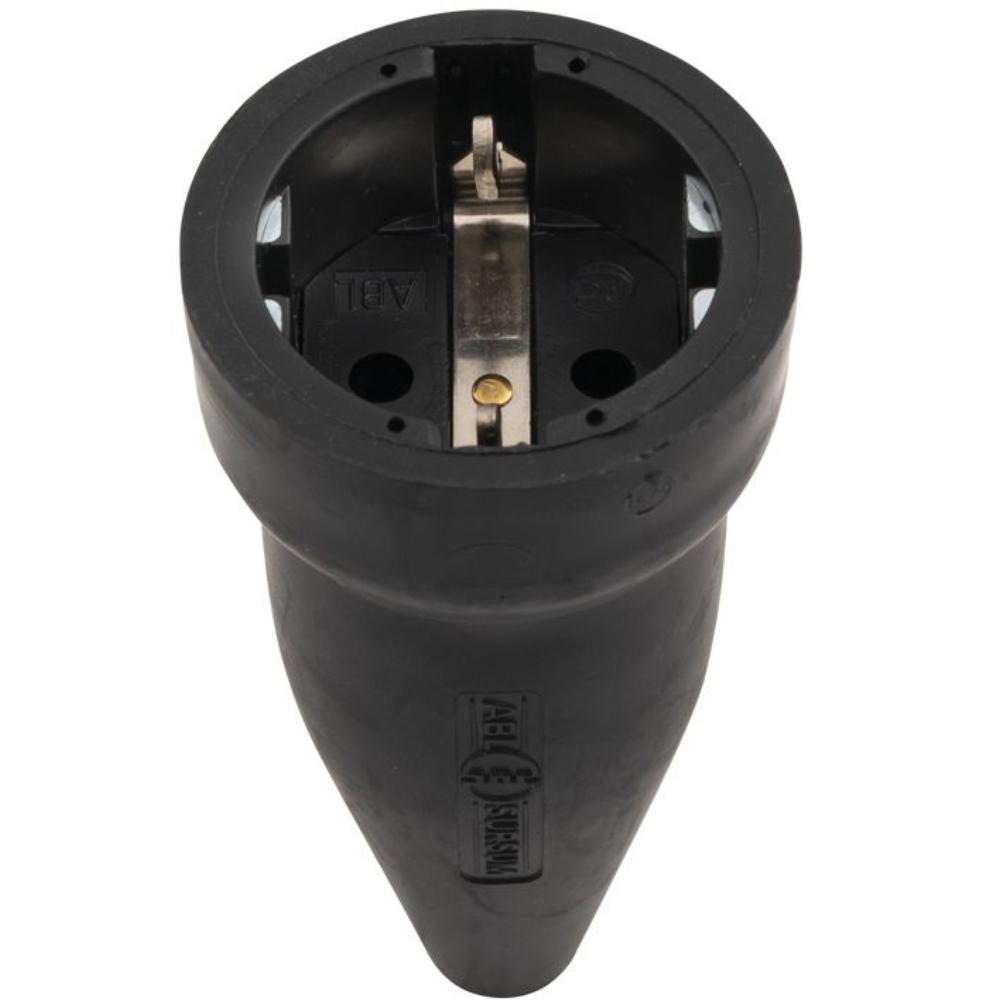

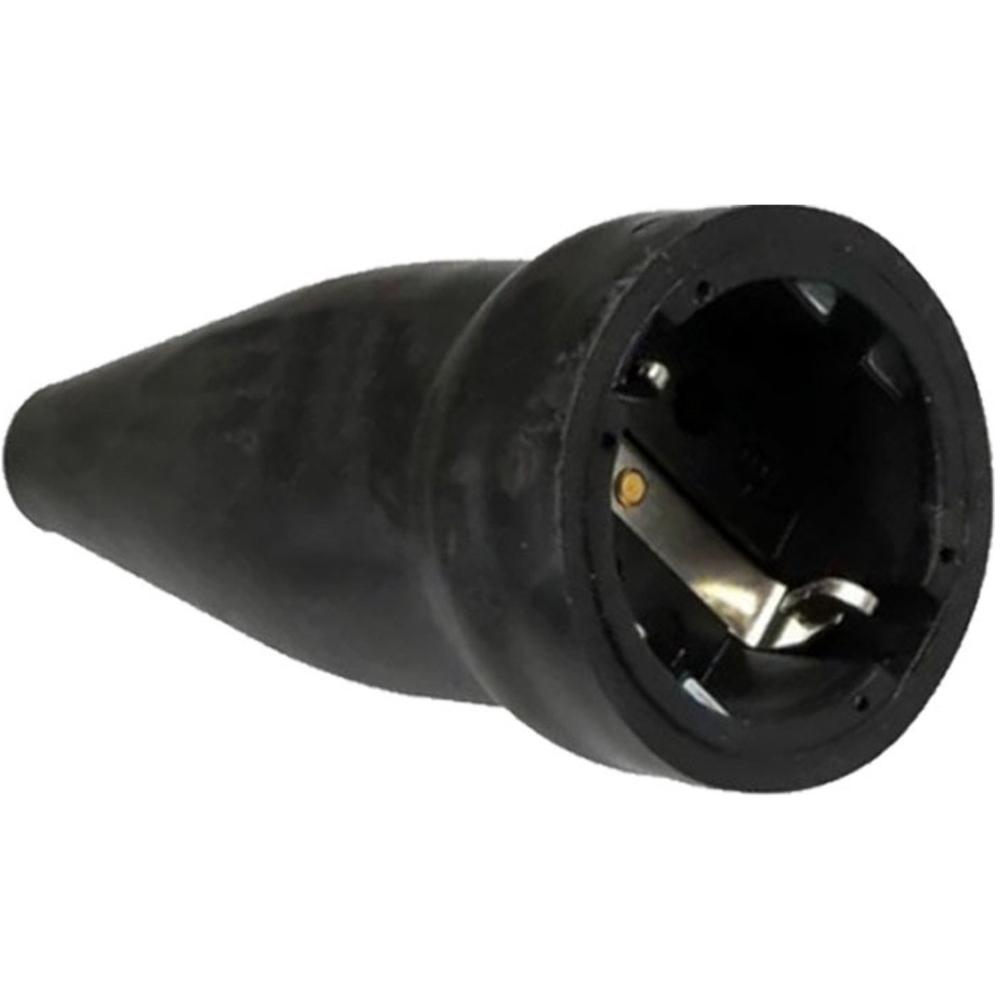

Schukostecker

Dieser Schutzkontakt-Stecker (Schuko, Typ F, Schraubanschluss) dient zum Anschluss von Verlängerungskabeln und Netzkabeln an geerdete Stecker. Der Stecker bildet die Buchse und wird bei Kabelverbindungen eingesetzt, bei denen eine sichere und zuverlässige Verbindung erforderlich ist. Dank der Klemmbefestigung ist die Montage für Ersatz- und kundenspezifische Kabelassemblierungen geeignet, während die Zugentlastung für eine stabile und sichere Verbindung sorgt.

Das Gehäuse besteht aus einer Kombination von Gummi und schlagfestem ABS, was für guten Halt, Flexibilität und Schutz vor mechanischer Beanspruchung sorgt.

Spezifikationen
Typ: Schutzkontakt-Stecker (Schuko Typ F, Buchse)
Nennspannung: 230–250 Volt AC
Maximaler Strom: 10 Ampere
Maximale Leistung: bis 2500 Watt
Frequenz: 50 Hz
Schutzleiter: mit Schutzkontakt (Seitenkontakte)
Montage: Klemmbefestigung
Material: Gummi / ABS
Farbe: Schwarz
Zulassungszeichen: CE
Garantie: 5 Jahre

Montage am Kabel (Schritte)
1. Abisolieren Sie die Außenmantel des Kabels auf ca. 3–5 Zentimeter.
2. Abisolieren Sie die Adern (Phase, Null und Erde) auf ca. 6–8 Millimeter.
3. Öffnen Sie den Stecker, indem Sie das Gehäuse lösen.
4. Führen Sie das Kabel durch die Zugentlastung.
5. Schließen Sie den Erdleiter (gelb/grün) an die Erdungsklemme an.
6. Schließen Sie Phase (braun) und Null (blau) an die entsprechenden Klemmen an.
7. Überprüfen Sie, ob kein Kupfer außerhalb der Klemmen sichtbar ist.
8. Ziehen Sie die Zugentlastung am Kabelmantel fest.
9. Schließen Sie das Gehäuse und überprüfen Sie die Verbindung.

Anwendungsbereiche
- Verlängerungskabel und Netzkabel mit Schutzkontakt
- Anschluss von Geräten über Kabelverbindungen
- Austausch von beschädigten Steckern
- Verwendung in Haushalten und Werkstätten

Verwandte Produkte
Netzkabel (230 Volt)

Erläuterung technischer Begriffe
Stecker (Buchse): Anschluss, in den ein Stecker (Stecker) gesteckt wird, um eine elektrische Verbindung herzustellen.
Schuko (Typ F): Europäisches System mit Schutzkontakt über Seitenkontakte für geerdete Anwendungen.
230–250V AC: Standard-Netzspannungsbereich in Europa mit Wechselspannung von 50 Hz.
Schutzkontakt: Sicherheitsvorrichtung, die Leckströme zur Erde ableitet.
Zugentlastung: Verhindert, dass Zugkräfte am Kabel die internen Verbindungen lösen.
ABS: Schlagfester Kunststoff mit guten mechanischen Eigenschaften.
Übergangswiderstand: Geringer Kontaktwiderstand verhindert Wärmeentwicklung und Spannungsabfall.
