Schukostecker

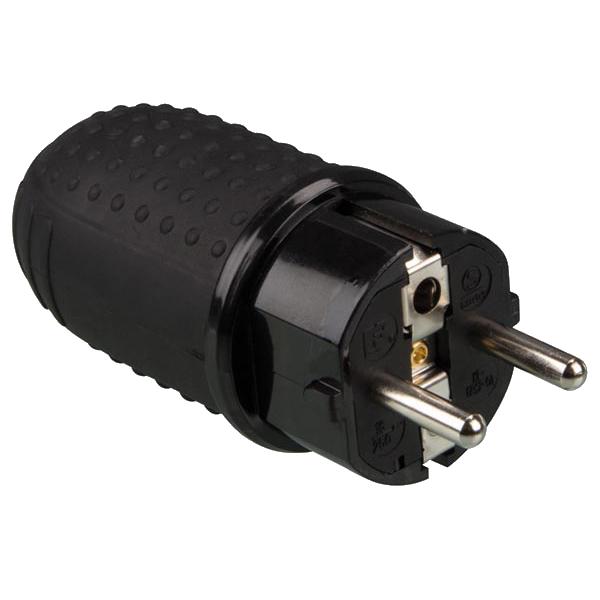

Dieser Schutz-Kontakt-Stecker (Schuko, Typ F, Gummi, Schraubanschluss) dient zum Anschluss von Netzkabeln an geerdete Elektrogeräte sowohl im Innen- als auch im Außenbereich. Der Stecker ist für den Einsatz im europäischen Stromnetz geeignet und wird in Situationen eingesetzt, in denen Feuchtigkeitsbeständigkeit und mechanische Belastung eine Rolle spielen. Dank der robusten Ausführung und der verschraubbaren Konstruktion ist die Montage für Austausch und intensive Nutzung geeignet.

Das Gehäuse ist aus strapazierfähigem Gummi gefertigt, was für zusätzlichen Halt und Schutz vor Stößen und Umwelteinflüssen sorgt. Die integrierte Zugentlastung verhindert, dass mechanische Belastungen am Kabel die internen Kontakte beschädigen, und trägt zu einer zuverlässigen Verbindung bei.

Spezifikationen
Typ: Schutz-Kontakt-Stecker (Schuko Typ F, männlich)
Nennspannung: 230–250 Volt AC
Maximaler Strom: 16 Ampere
Maximale Leistung: bis zu 3500 Watt
Frequenz: 50 Hz
Erdung: mit Schutz-Kontakt (Seitenkontakte)
Anzahl der Pole: 3
Schutzart: IP44
Montage: Schraubklemme
Material: Gummi
Farbe: schwarz
Zulassungszeichen: CE
Garantie: 5 Jahre

Montage am Kabel (Schritte)
1. Abisolieren Sie den Außenmantel des Kabels über ca. 3–5 Zentimeter.
2. Abisolieren Sie die Adern (Phase, Null und Erde) über ca. 6–8 Millimeter.
3. Öffnen Sie den Stecker, indem Sie das Gehäuse abschrauben.
4. Führen Sie das Kabel durch die Zugentlastung und die Dichtung.
5. Schließen Sie den Erdungsdraht (gelb/grün) an die Erdungsklemme an.
6. Schließen Sie Phase (braun) und Null (blau) an die entsprechenden Klemmen an.
7. Stellen Sie sicher, dass kein Kupfer außerhalb der Klemmen sichtbar ist.
8. Befestigen Sie die Zugentlastung fest am Kabelmantel.
9. Schließen Sie das Gehäuse und überprüfen Sie die Dichtung, um die IP44-Konformität zu gewährleisten.

Anwendungen
- Einsatz in Innen- und Außenbereichen
- Gartengeräte und Baumaschinen
- Verlängerungskabel für den Außenbereich
- Werkstätten und feuchte Räume

Verwandte Produkte
Netzkabel (230 Volt)

Erläuterung technischer Begriffe
Schuko (Typ F): Europäischer Stecker mit Schutz-Kontakt über Seitenkontakte, geeignet bis 16 Ampere.
IP44: Schutz gegen feste Fremdkörper mit einem Durchmesser von mehr als 1 Millimeter und Schutz gegen allseitiges Spritzwasser.
Schutz-Kontakt (Randaarde): Sicherheitsvorrichtung, die Leckströme zur Erde ableitet.
230–250V AC: Standard-Netzspannungsbereich in Europa mit Wechselspannung von 50 Hz.
Zugentlastung: Verhindert, dass Zugkräfte am Kabel die internen Anschlüsse lösen.
Gummi-Gehäuse: Flexibles und stoßfestes Material mit erhöhter Beständigkeit gegen Abrieb und Umwelteinflüsse.
Übergangswiderstand: Geringer Kontaktwiderstand verhindert Wärmeentwicklung und Spannungsverlust.
