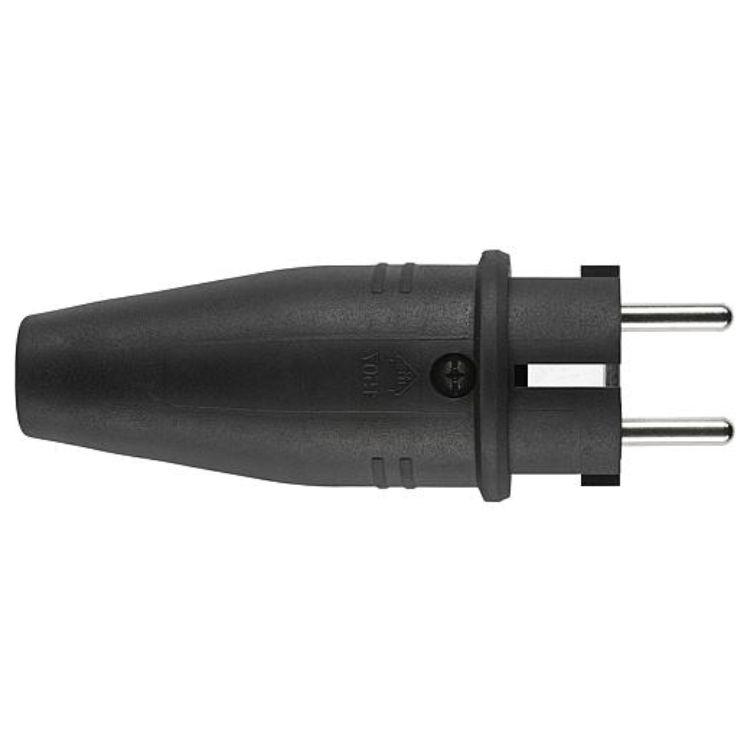

Schukostecker

Dieser Schutzkontaktstecker (Schuko, Typ F, IP44, Schraubanschluss) ist für den Anschluss von Netzkabeln an geerdete Elektrogeräte in anspruchsvollen Innen- und Außenanwendungen bestimmt. Der Stecker ist für den Einsatz im europäischen Stromnetz geeignet und wird in Situationen eingesetzt, in denen mechanische Belastung, Feuchtigkeit und Temperaturschwankungen eine Rolle spielen. Dank seiner robusten Konstruktion und des schraubbaren Anschlusses ist der Stecker für den intensiven Gebrauch und kundenspezifische Kabelkonfektionen geeignet.

Das Gehäuse ist aus Massivgummi gefertigt, was für hohe Abriebfestigkeit, Flexibilität und Schutz vor Stößen und Umwelteinflüssen sorgt. Die zentrale Kabeleinführung in Kombination mit der Zugentlastung sorgt für eine gleichmäßige Belastung des Kabels. Das doppelte Erdungssystem trägt zu einer zuverlässigen Erdung und einem sicheren Betrieb bei.

Technische Daten
Typ: Schutzkontaktstecker (Schuko Typ F, männlich)
Nennspannung: 230–250 Volt AC
Maximaler Strom: 16 Ampere
Maximale Leistung: 3680–4000 Watt
Frequenz: 50 Hz
Erdung: mit Schutzkontakt (Seitenkontakte)
Schutzart: IP44
Montage: Schraubklemme
Kabeleinführung: zentral
Geeignet für Kabeltyp: bis H07RN-F 3 x 2,5 Quadratmillimeter
Material: Massivgummi
Farbe: Schwarz
Zulassungen: CE
Garantie: 5 Jahre

Montage am Kabel (Schritte)
1. Entfernen Sie die Außenhülle des Kabels über ca. 4–6 Zentimeter.
2. Abisolieren Sie die Adern (Phase, Neutralleiter und Erde) über ca. 6–10 Millimeter.
3. Öffnen Sie den Stecker, indem Sie das Gehäuse abschrauben.
4. Führen Sie das Kabel durch die zentrale Einführung und die Dichtung.
5. Schließen Sie den Erdleiter (gelb/grün) an die Erdungsklemme an.
6. Schließen Sie Phase (braun) und Neutralleiter (blau) an die entsprechenden Klemmen an.
7. Prüfen Sie, ob kein Kupfer außerhalb der Klemmen sichtbar ist.
8. Befestigen Sie die Zugentlastung fest an der Außenhülle des Kabels.
9. Schließen Sie das Gehäuse und prüfen Sie die Dichtung zur Aufrechterhaltung der IP44-Schutzart.

Anwendungen
- Baustellen und industrielle Anwendungen
- Schwere Verlängerungskabel und Kabeltrommeln
- Außeninstallationen und Gartengeräte
- Feuchte und wechselnde Umgebungen

Zugehörige Produkte
Netzkabel (230 Volt)

Erläuterung technischer Begriffe
Schuko (Typ F): Europäischer Stecker mit Schutzkontakt über Seitenkontakte, geeignet für bis zu 16 Ampere.
IP44: Schutz gegen feste Partikel größer als 1 Millimeter und gegen Spritzwasser aus allen Richtungen.
Doppeltes Erdungssystem: Mehrere Erdungskontakte für eine zuverlässige Verbindung.
H07RN-F: Schwere Gummileitung für industrielle Anwendungen und den Außeneinsatz.
230–250V AC: Standard-Netzspannungsbereich in Europa mit Wechselspannung von 50 Hz.
Zugentlastung: Verhindert, dass Zugkräfte am Kabel die internen Anschlüsse lösen.
Gummi-Gehäuse: flexibel, stoßfest und beständig gegen UV-Strahlung, Kälte und mechanische Belastung.
Übergangswiderstand: Geringer Kontaktwiderstand verhindert Wärmeentwicklung und Spannungsverlust.
