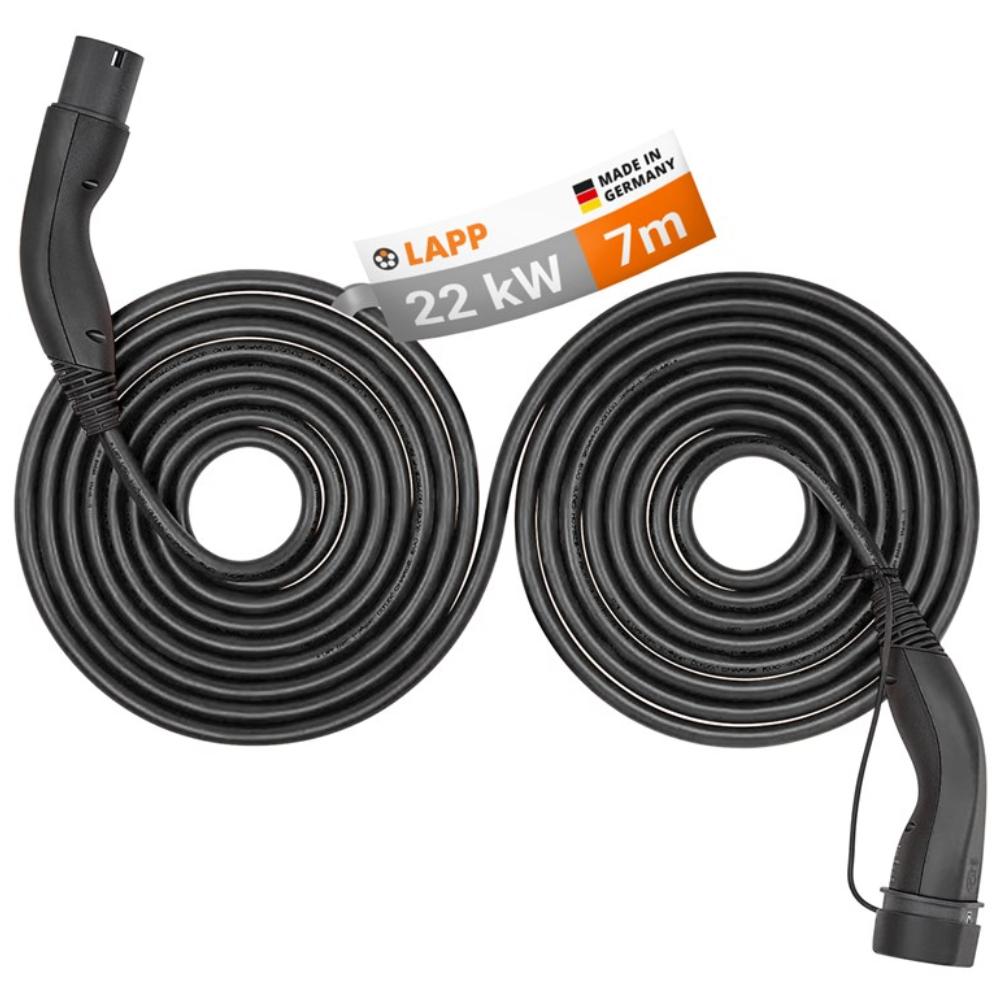

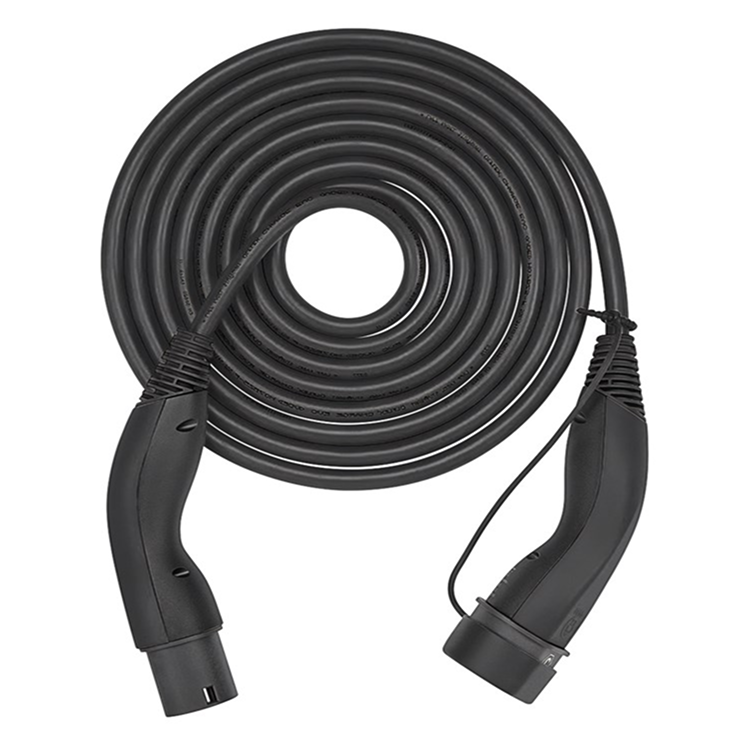

Selbstaufrollendes Ladekabel

Einziehbarer Ladekabel Typ 2 – Mode 3 – bis 22 kW

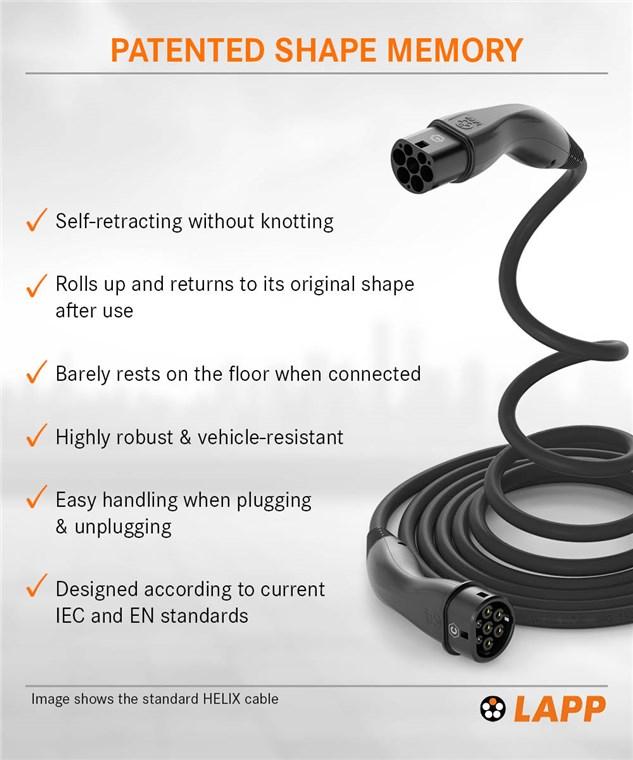

Benutzerfreundliches und durchdacht gestaltetes Ladekabel mit einziehbarem HELIX-Design für den täglichen und intensiven Gebrauch. Der integrierte Formgedächtnis-Effekt sorgt dafür, dass sich das Kabel nach jeder Ladesitzung automatisch kompakt aufrollt, wodurch Unordnung und Knicke vermieden werden. Dieses Ladekabel ist in Deutschland entwickelt und produziert und wird mit 10 Jahren Garantie geliefert, was das Vertrauen in Qualität und Langlebigkeit unterstreicht.

Anwendung
Zum Laden von Elektrofahrzeugen und Plug-in-Hybriden mit einem Typ-2-Anschluss über eine Ladesäule, eine Ladestation oder eine Wallbox. Geeignet für den Einsatz an öffentlichen und privaten Ladepunkten in Europa, sowohl zu Hause als auch unterwegs.

Varianten wie Länge und Ausführung werden über die Auswahlbox gewählt.

Montage / Verwendung / Betrieb

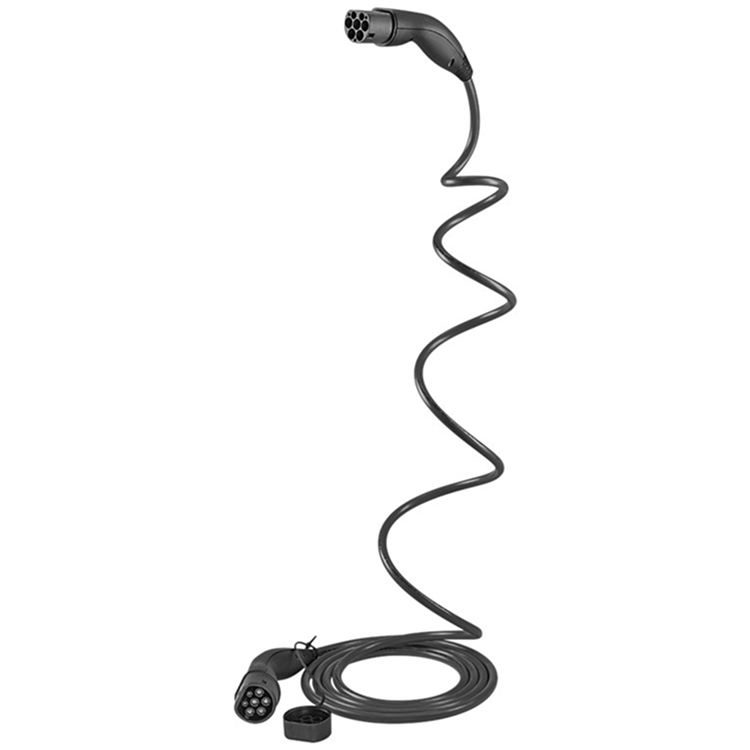

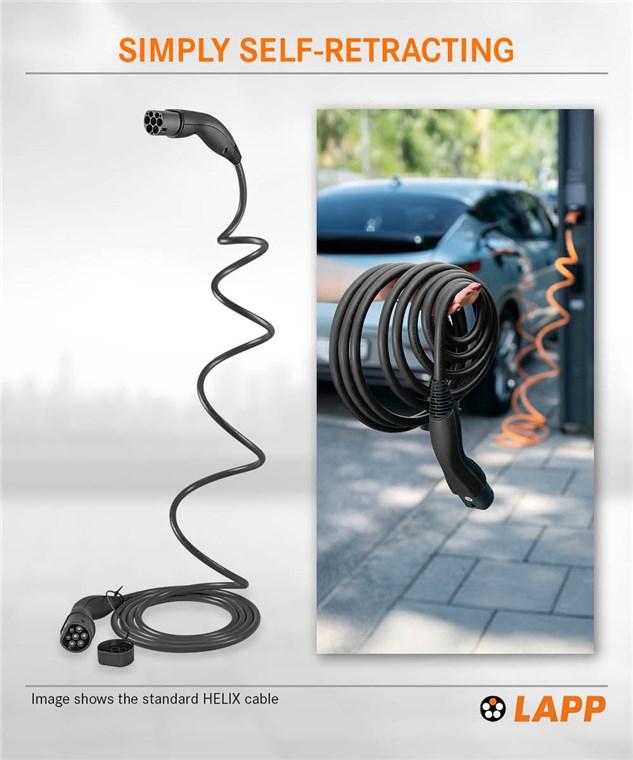

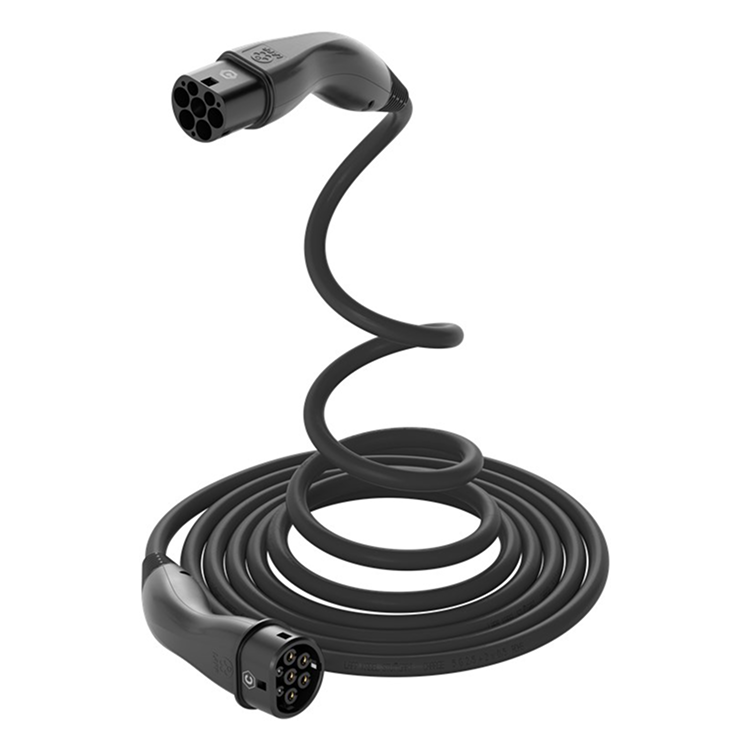

Die Typ-2-Kupplung wird an das Fahrzeug und der Typ-2-Stecker an den Ladepunkt angeschlossen. Der Lademodus ist Mode 3 gemäß IEC 61851. Der Ladevorgang startet und stoppt automatisch über die Fahrzeugelektronik. Nach Gebrauch zieht sich das Kabel dank des einziehbaren HELIX-Designs spiralförmig zusammen, was ein schnelles und ordentliches Verstauen ermöglicht.

Ausführung / Anschlüsse

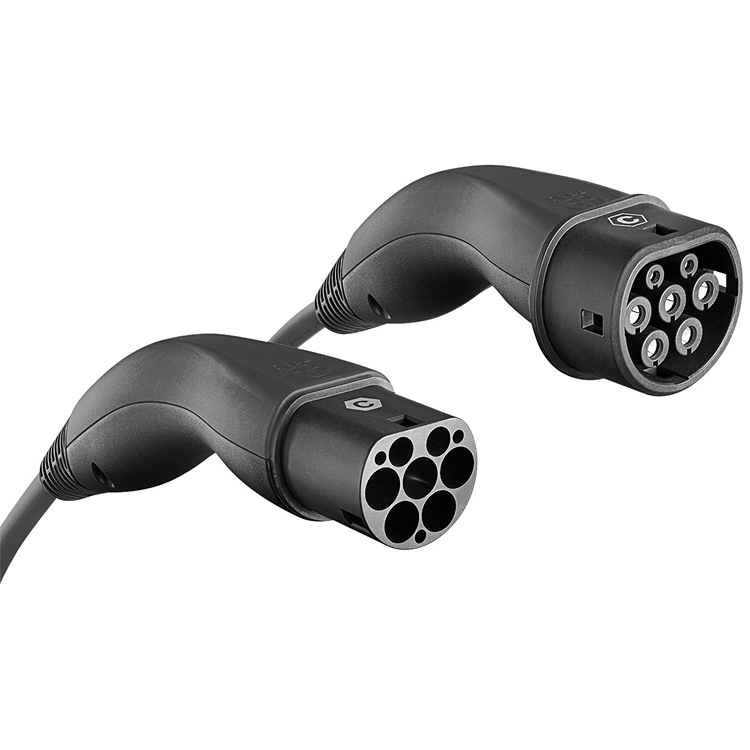

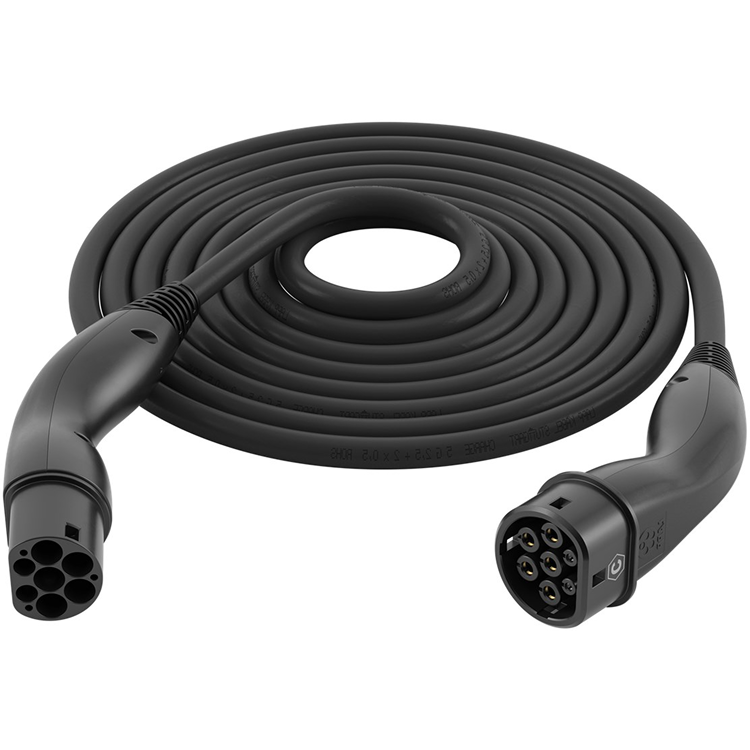

• Anschlüsse: beidseitig Typ 2 gemäß IEC 62196
• Lademodus: Mode 3 gemäß IEC 61851
• Kabeltyp: ÖLFLEX® CHARGE

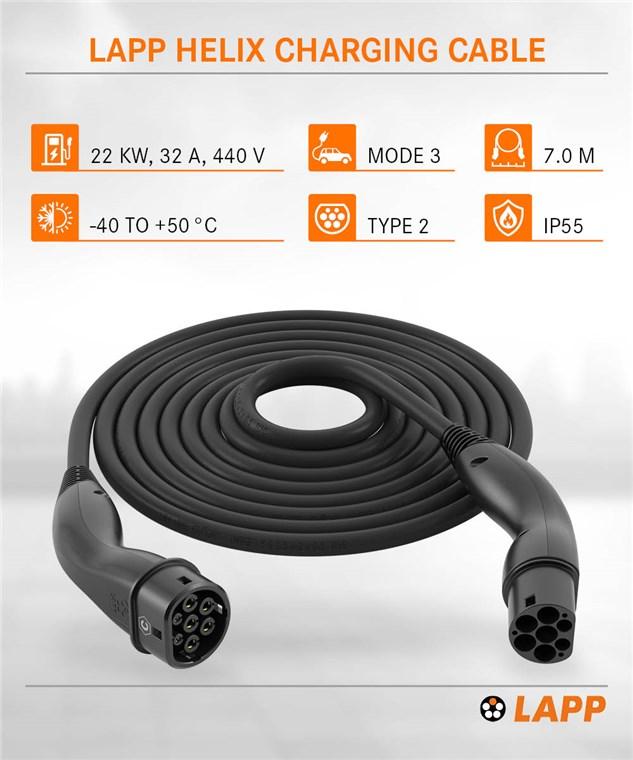

Technische Spezifikationen
• Maximale Ladeleistung: bis zu 22 kW
• Maximaler Strom: 32 A
• Nennspannung: siehe Spezifikation pro Variante
• Anzahl der Phasen: 3
• Laden: unterstützt 1-phasiges und 3-phasiges Laden
• Schutzart: IP55
• IP55: geschützt gegen Staubeinwirkung und gegen Wasserstrahlen aus allen Richtungen, geeignet für den Außeneinsatz
• Betriebstemperatur: −40 °C bis +50 °C
• Beständigkeit: öl- und feuchtigkeitsbeständig
• Brandverhalten: flammhemmend
• Herkunft: hergestellt in Deutschland
• Garantie: 10 Jahre

Prüfzeichen & Normen
• IEC 62196-1:2022 – Allgemeine Anforderungen für Steckvorrichtungen, Steckdosen und Fahrzeugkupplungen zum Laden von Elektrofahrzeugen
• IEC 62196-2:2022 – Spezifikationen für Typ-2-Steckverbinder zum AC-Laden von Elektrofahrzeugen
• IEC 61851-1:2023 – Anforderungen für das leitfähige Laden von Elektrofahrzeugen (Mode 3)
• IEC 62893-1:2017 – Anforderungen an Kabel für das Laden von Elektrofahrzeugen
• DIN EN 17186:2019 – Anforderungen an die Ladeinfrastruktur und Ladesteckverbinder für Fahrzeuge
• RoHS (2011/65/EU) – Beschränkung der Verwendung gefährlicher Stoffe in Elektrogeräten
• LVD (2014/35/EU) – Niederspannungsrichtlinie für elektrische Sicherheit

Lieferumfang

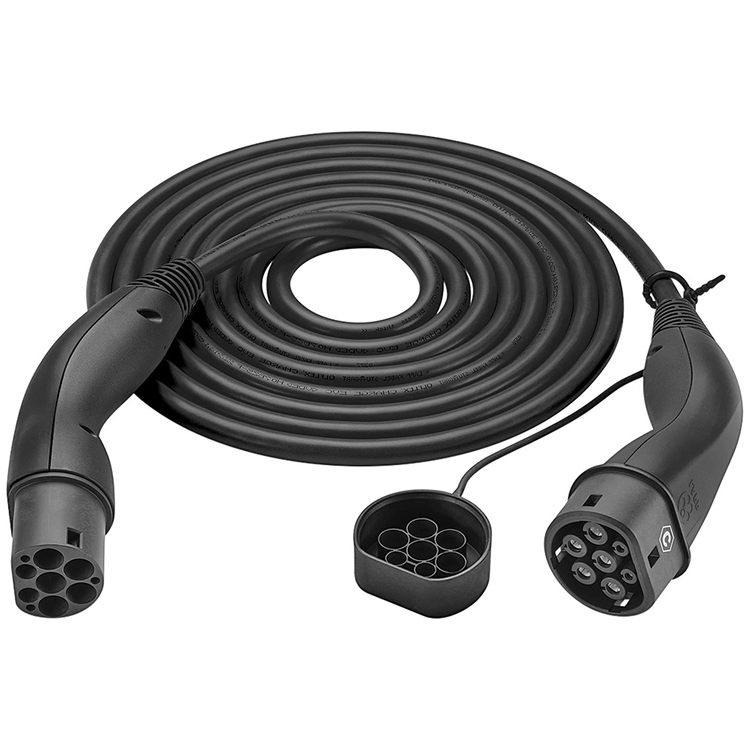

• Ladekabel mit Schutzkappe
• Bedienungsanleitung

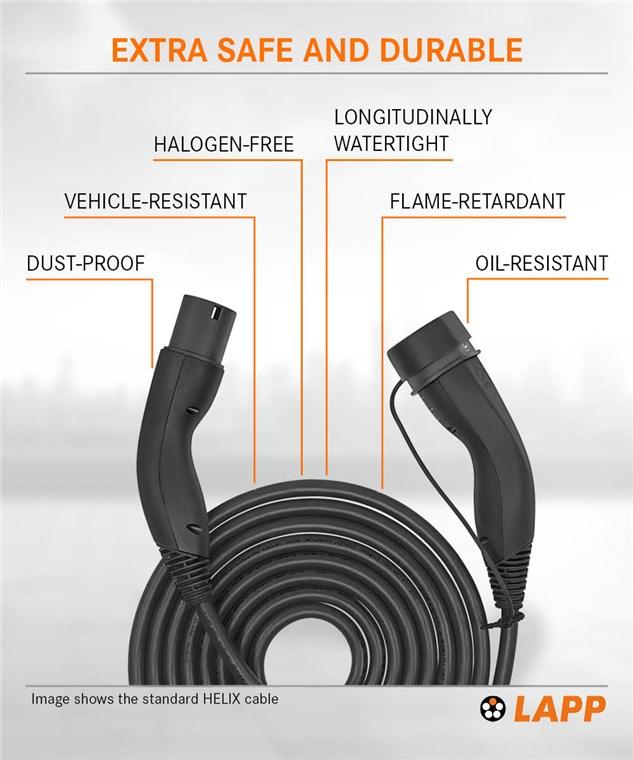

Besonderheiten
• Einziehbares Kabeldesign verhindert Knoten und Kabelverschleiß
• Ergonomische Griffe für komfortables Anschließen und Trennen
• Schutzkappe an der Typ-2-Kupplung zum Schutz vor Schmutz und Feuchtigkeit
• Silberbeschichtete, korrosionsbeständige Kontaktstifte für zuverlässige Stromübertragung
• Robuste Konstruktion für intensiven täglichen Gebrauch geeignet
