SMA Adapter

Dieser RP-SMA Stecker auf SMA Stecker Adapter von Delock dient zum Verbinden von HF-Komponenten im Bereich der Hochfrequenztechnik. Der Adapter wird in Situationen eingesetzt, in denen Geräte mit einem RP-SMA Anschluss mit Geräten mit einem SMA Anschluss gekoppelt werden müssen.

Die Ausführung mit einem RP-SMA Male Connector auf der einen und einem SMA Male Connector auf der anderen Seite ist für den Einsatz in 50 Ohm HF-Systemen geeignet. Dadurch kann der Adapter bei Antennen, HF-Modulen, Messgeräten und drahtlosen Kommunikationsgeräten eingesetzt werden.

Die Ausführung mit einem vergoldeten Messinggehäuse und einem Innengewinde von 1/4" - 36 UNS - 2B ist für Anwendungen geeignet, bei denen eine stabile elektrische Verbindung und eine kompakte Bauform wichtig sind.

Anwendungsbereiche
• Koppeln von RP-SMA und SMA Anschlüssen
• HF- und Antennenanwendungen
• Drahtlose Kommunikationsgeräte
• Mess- und Testaufbauten

Spezifikationen & Eigenschaften

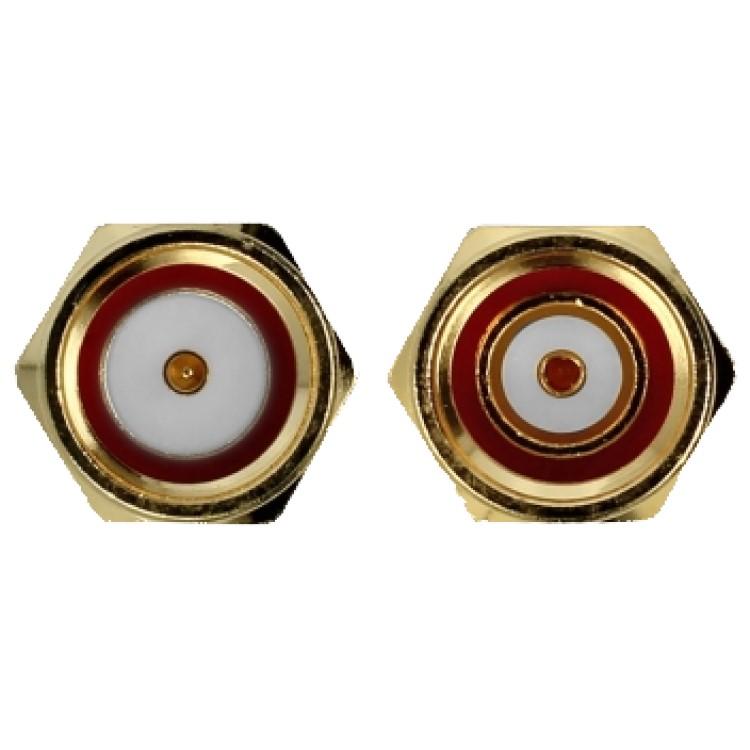

• Anschluss 1: RP-SMA male
• Anschluss 2: SMA male
• Impedanz: 50 Ohm
• Frequenzbereich: bis 10 GHz
• Gehäuse: Messing, vergoldet
• Betriebstemperatur: -10 °C bis 50 °C
• Abmessungen: ca. 18,9 x 5,5 Millimeter

Erklärung der Anschlüsse
RP-SMA ist eine Variante des 50-Ohm SMA-Steckverbinders, bei der die Polarität des Pins umgekehrt ist. Dieser Anschluss wird bei HF- und WLAN-Geräten eingesetzt.
SMA ist ein kompakter 50-Ohm RF-Connector mit Schraubverbindung, der bei Antennen, HF-Modulen und Kommunikationsgeräten eingesetzt wird.
