SMA auf N Kabel

Dieses N-zu-SMA-Antennenkabel von Delock dient zur Verbindung von Außen- und Innenkomponenten in der Funkfrequenztechnologie. Das Kabel wird eingesetzt, wenn eine Außenantenne mit HF-Geräten im Innenbereich gekoppelt werden soll, um eine stabile Signalübertragung zu gewährleisten.

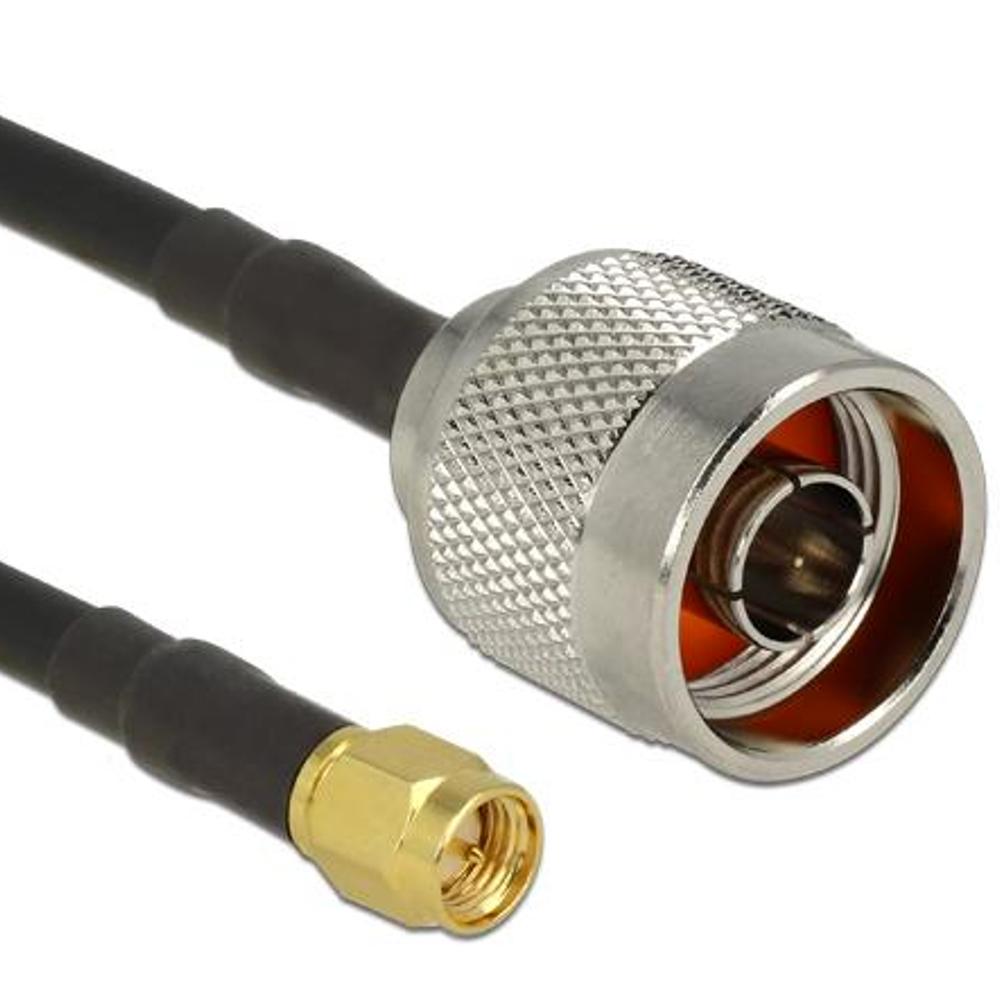

Das Kabel ist auf der einen Seite mit einem N-Stecker (male) und auf der anderen Seite mit einem SMA-Stecker (male) ausgestattet. Dank des koaxialen LMR/CFD200-Kabels und einer Impedanz von 50 Ohm eignet sich dieses Antennenkabel für diverse HF-Anwendungen wie Wi-Fi, drahtlose Netzwerke und HF-Systeme.

Das Kabel zeichnet sich durch eine geringe Dämpfung von 0,55 dB @ 2,4 GHz und 0,86 dB @ 5,7 GHz pro Meter aus, was zu einem minimalen Signalverlust bei höheren Frequenzen führt. Durch den robusten Kabeldurchmesser und einen kleinen minimalen Biegeradius eignet sich das Kabel sowohl für Festinstallationen als auch für die Durchführung von Außen nach Innen.

Anwendungen
• Verbindung von Außenantennen mit Innengeräten
• Wi-Fi- und Drahtlosnetzwerkinstallationen
• HF- und Funkfrequenzanwendungen
• Professionelle und industrielle Installationen

Spezifikationen & Merkmale
• Kabelaufbau: Koaxial
• Kabeltyp: LMR/CFD200
• Impedanz: 50 Ohm
• Anschluss 1: N male
• Anschluss 2: SMA male
• Kabeldämpfung: 0,55 dB @ 2,4 GHz pro Meter
• Kabeldämpfung: 0,86 dB @ 5,7 GHz pro Meter
• Kabeldurchmesser: ca. 4,8 mm
• Minimaler Biegeradius: 12,7 mm
• Farbe: Schwarz

Erläuterung der Anschlüsse
Der N-Anschluss ist ein robuster 50-Ohm-HF-Steckverbinder, der aufgrund seiner geringen Verluste und mechanischen Stabilität häufig für Außenantennen und professionelle HF-Installationen verwendet wird.

SMA (SubMiniature version A) ist ein kompakter 50-Ohm-HF-Steckverbinder mit Schraubverbindung, der häufig auf HF-Modulen, Routern und Antenneneingängen eingesetzt wird. Dieses Antennenkabel bildet die zuverlässige Verbindung zwischen Außen- und Innenkomponenten innerhalb von HF-Systemen.
