SMA Koppler

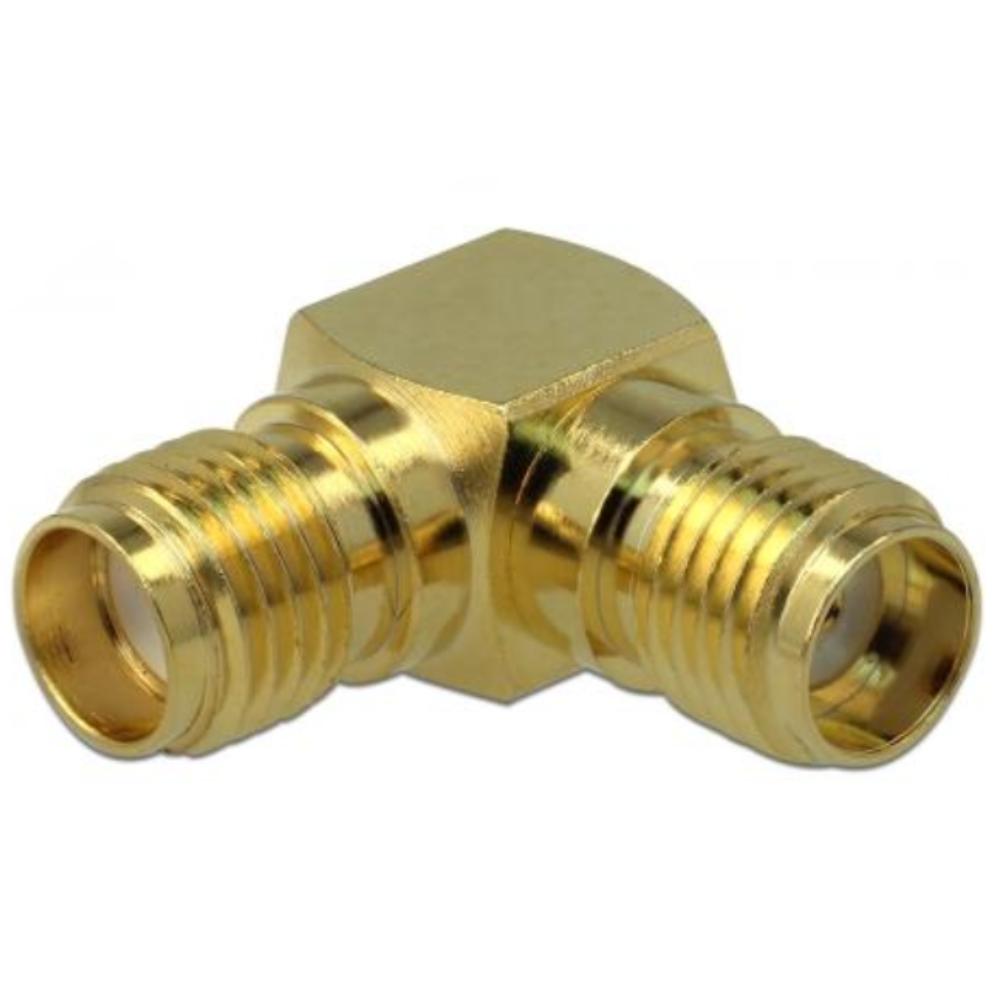

Dieser SMA-Buchse auf SMA-Buchse Winkeladapter von Delock dient zum Verbinden von HF-Komponenten in Hochfrequenzanwendungen. Der Adapter wird in Situationen eingesetzt, in denen bei SMA-Anschlüssen eine rechtwinklige 90-Grad-Verbindung gewünscht ist.

Die Ausführung mit einem SMA-Buchsenanschluss auf der einen Seite und einem 90-Grad-SMA-Buchsenanschluss auf der anderen Seite ist für den Einsatz in 50-Ohm-HF-Systemen bis 3 GHz geeignet. Dadurch kann der Adapter bei Antennen, HF-Modulen, Messgeräten und Kommunikationsgeräten eingesetzt werden.

Die Ausführung mit einem vergoldeten Messinggehäuse und einem 1/4" - 36 UNS - 2A Gewinde eignet sich für Anwendungen, bei denen eine stabile elektrische Verbindung und eine kompakte Bauform wichtig sind.

Anwendungen
• Rechtwinklige Kopplung von SMA-Anschlüssen
• HF- und Antennenanwendungen
• Mess- und Testaufbauten
• Technische und elektronische Installationen

Spezifikationen & Merkmale
• Anschluss 1: SMA female
• Anschluss 2: SMA female 90 Grad
• Impedanz: 50 Ohm
• Frequenzbereich: bis 3 GHz
• Gehäuse: Messing, vergoldet
• Betriebstemperatur: -10 °C bis 50 °C
• Abmessungen: ca. 15,15 x 15,15 Millimeter

Erläuterung Anschluss
SMA ist ein kompakter 50-Ohm-HF-Steckverbinder mit Schraubverbindung, der bei Antennen, HF-Modulen, Messgeräten und Kommunikationsgeräten eingesetzt wird.
