SMA Adapter

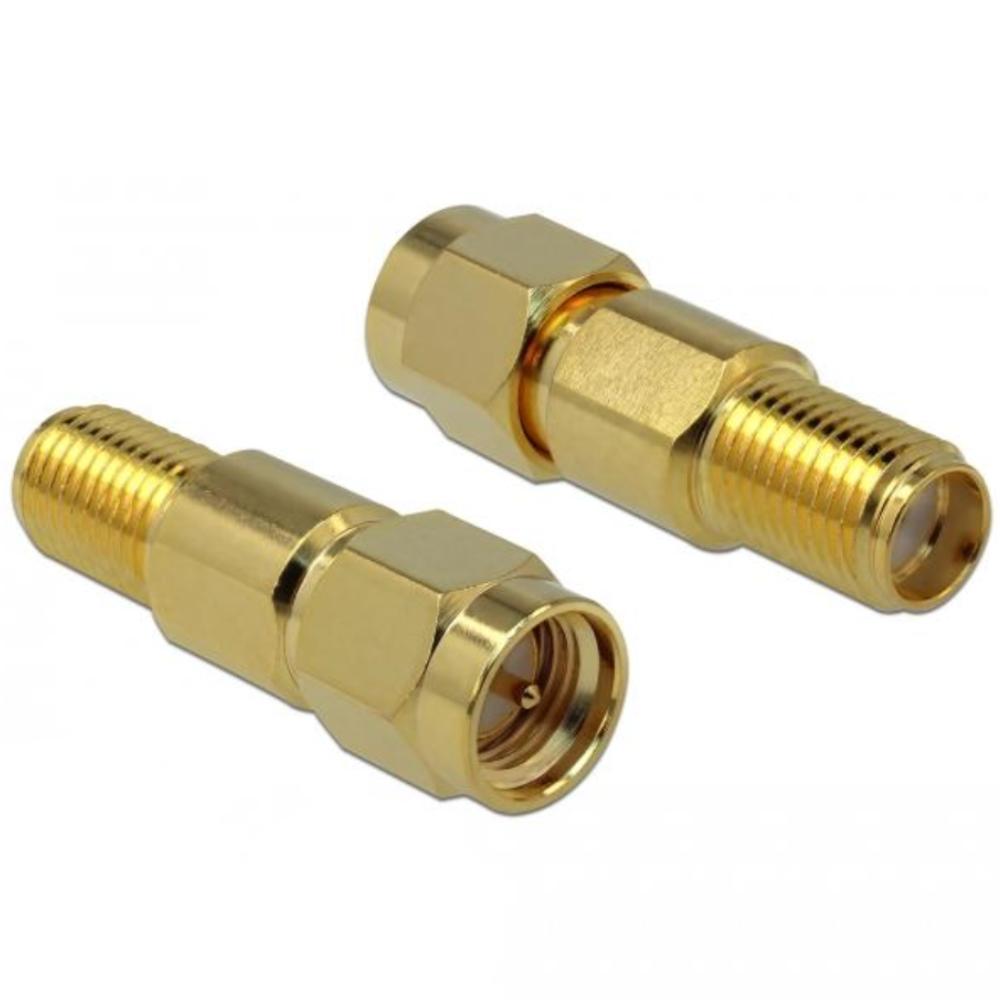

Dieser SMA-Stecker-zu-SMA-Buchse-Adapter von Delock dient zum Verbinden von HF-Komponenten in Hochfrequenzanwendungen. Der Adapter wird in Situationen eingesetzt, in denen ein SMA-Stecker mit einer SMA-Buchse verbunden werden muss.

Die Ausführung mit einem SMA-Stecker auf der einen Seite und einer SMA-Buchse auf der anderen Seite eignet sich für den Einsatz in 50-Ohm-HF-Systemen bis 3 GHz. Dadurch kann der Adapter bei Antennen, HF-Modulen, Messgeräten und Kommunikationsgeräten eingesetzt werden.

Die Ausführung mit einem vergoldeten Messinggehäuse, einem Außengewinde von 1/4" - 36 UNS - 2A und einem Innengewinde von 1/4" - 36 UNS - 2B eignet sich für Anwendungen, bei denen eine stabile elektrische Verbindung und eine kompakte Bauform wichtig sind.

Anwendungen
• Verbinden von SMA-Stecker- und -Buchsenanschlüssen
• HF- und Antennenanwendungen
• Mess- und Testaufbauten
• Technische und elektronische Installationen

Spezifikationen & Merkmale
• Anschluss 1: SMA male
• Anschluss 2: SMA female
• Impedanz: 50 Ohm
• Frequenzbereich: bis 3 GHz
• Gehäuse: Messing, vergoldet
• Betriebstemperatur: -10 °C bis 50 °C
• Abmessungen: ca. 25,6 x 7,0 Millimeter

Anschlussbeschreibung
SMA ist ein kompakter 50-Ohm-HF-Steckverbinder mit Schraubverbindung, der bei Antennen, HF-Modulen, Messgeräten und Kommunikationsgeräten eingesetzt wird.
