ST Spleißbox

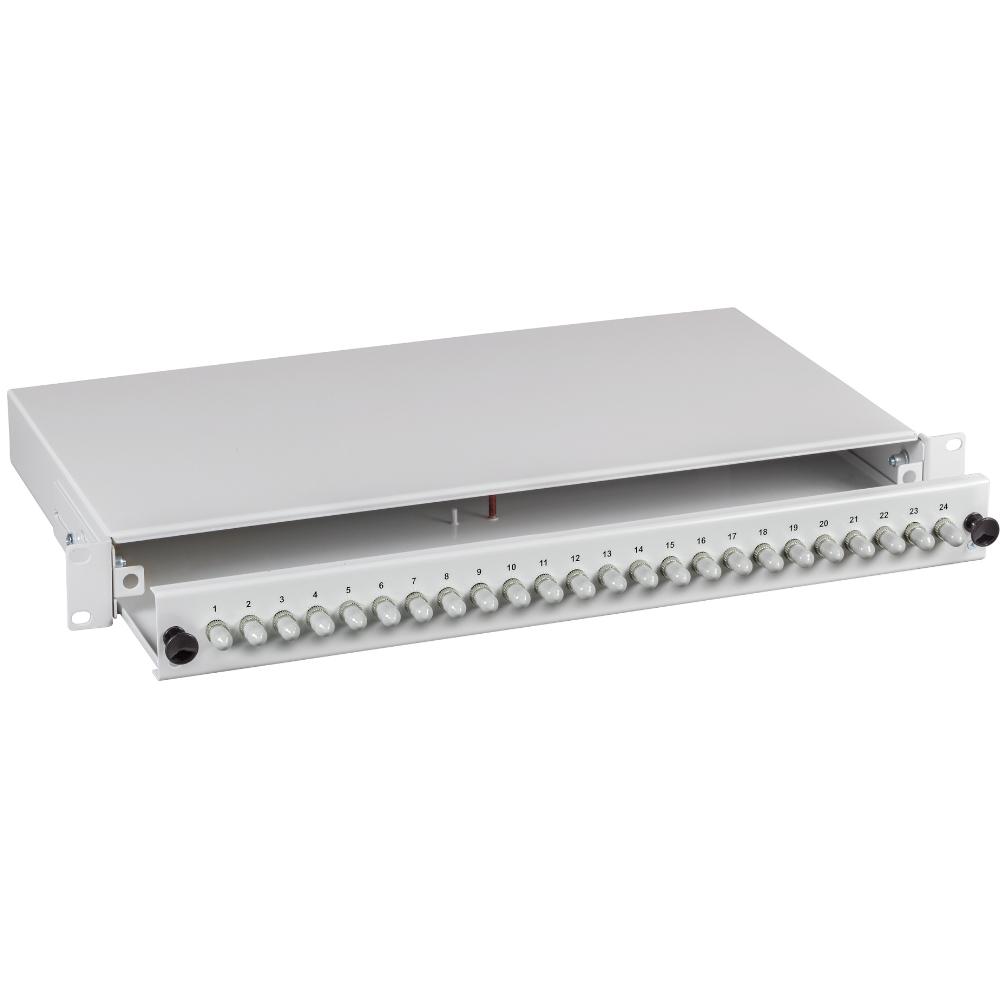

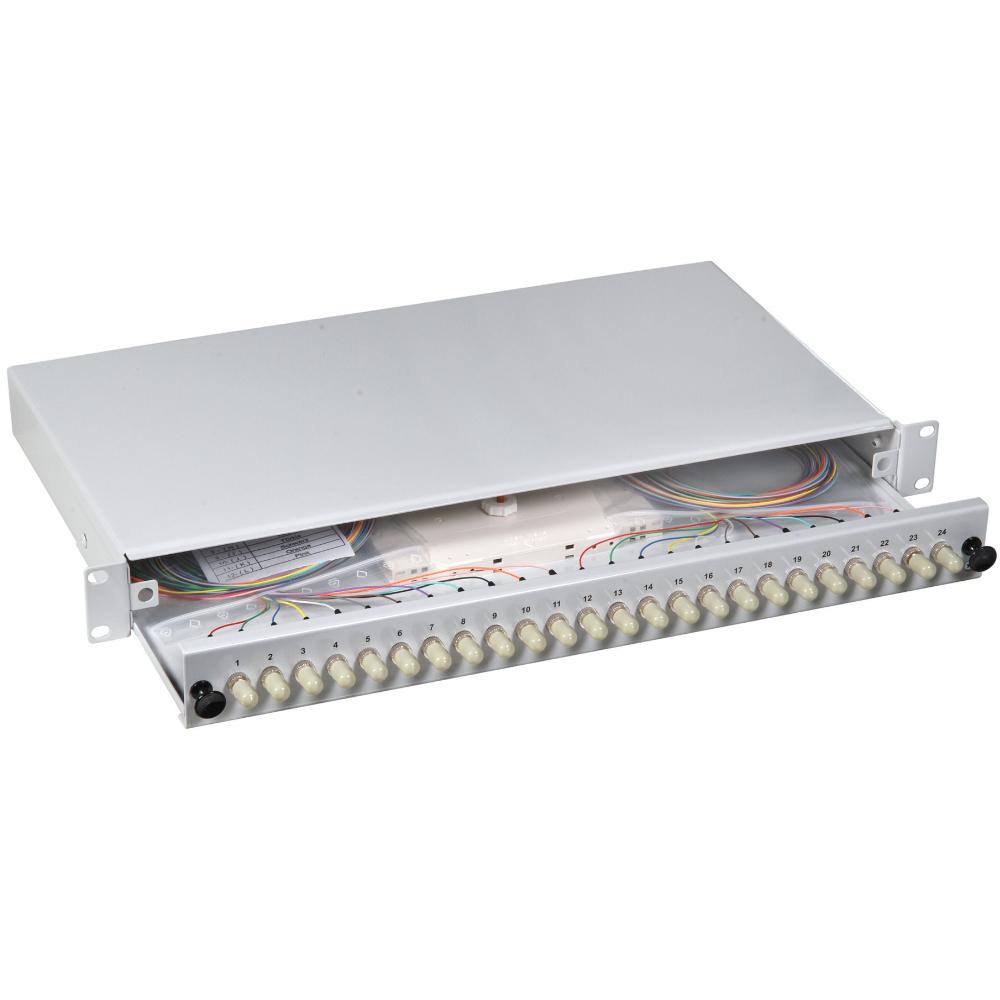

Diese Glasfaser-Spleißbox dient der Organisation und Spleißung von Multimode-Glasfaserverbindungen in einer 19-Zoll-Rackumgebung gemäß ISO IEC 11801.
Das Gehäuse ist komplett vormontiert mit 12 ST-Metallkupplungen und 12 OM2-Pigtails, geeignet für Multimode 50/125 µm Anwendungen.
Die Spleißbox ist als 1U Rackeinheit (44,45 mm) ausgeführt und wird in einem 19-Zoll-Patchpanel montiert.
Die integrierte Faserführung und Spleißvorrichtung ermöglichen eine übersichtliche und sichere Verarbeitung von Spleißverbindungen.
Das Metallgehäuse ist tiefenverstellbar und mit einer Kabelzuführung auf der Rückseite inklusive PG16-Verschraubung ausgestattet.

Spezifikationen
• Typ Glasfaser-Spleißbox komplett vormontiert
• Rackhöhe 1U (44,45 mm)
• Montage 19 Zoll (482,6 mm) Rackeinbau
• Ausführung nicht ausziehbar
• Fasertyp Multimode 50/125 µm
• Kategorie OM2
• Anzahl Pigtails 12
• Anzahl Kupplungen 12 × ST Simplex
• Kupplungstyp ST
• Kupplungsmaterial Metall
• Pigtails vorbereitet (nicht fertig konfektioniert)
• Frontplatte vorhanden
• Gehäuse Metall, tiefenverstellbar
• Kabelzuführung Rückseite inklusive 1 × PG16-Verschraubung
• Faserführung 6 × selbstklebende Faserführungen
• Abmessungen (BxHxT) 483,0 × 44,5 × 244,0 mm

IEC-Normen
• IEC 60793-2-10 Spezifikation von Multimode-Glasfasern
• IEC 61754-2 Definition der ST-Stecker-Schnittstelle
• IEC 61300 Testmethoden für Glasfasersteckverbinder und Komponenten
• IEC 61753-222-2 Leistungsanforderungen Multimode-Steckverbinder

Erläuterung der Begriffe
• Splice box Gehäuse für das Spleißen und Organisieren von Glasfaserverbindungen
• Pigtail Einseitig konfektionierte Glasfaser für Fusion Spleißverbindungen
• ST runder Glasfaserstecker mit Bajonettverschluss
• OM2 Multimode-Kategorie geeignet für 1G bis ca. 550 m und 10G bis ca. 82 m
• PG16 Kabelverschraubung für Zugentlastung und Abdichtung der Kabeleinführung
• 1U Rackhöhe von 44,45 mm innerhalb eines 19-Zoll-Racks
• Fusion Spleißen permanentes Verbinden von Glasfasern durch Schmelzen

Erläuterung OM-Kategorien (Multimode-Glasfaser)
OM steht für Optical Multimode und beschreibt die Bandbreitenklasse von Multimode-Glasfaser.
• OM1 62,5/125 µm – 1G bis ca. 275 m.
• OM2 50/125 µm – 1G bis ca. 550 m, 10G bis ca. 82 m.
• OM3 laseroptimiert – 10G bis ca. 300 m bei 850 nm.
• OM4 verbesserte laseroptimierte Faser – 10G bis ca. 400–550 m bei 850 nm.
• OM5 Wideband Multimode geeignet für SWDM-Technologie.

Erläuterung OS-Kategorien (Singlemode-Glasfaser)
OS steht für Optical Singlemode und beschreibt die Dämpfungsklasse von Singlemode-Glasfaser.
• OS1 Singlemode-Faser für Inneninstallationen mit typischer Dämpfung ≤ 1,0 dB/km bei 1310 nm.
• OS2 Low Water Peak Singlemode-Faser gemäß ITU-T G.652.D mit typischer Dämpfung ≤ 0,4 dB/km bei 1310 nm und ≤ 0,3 dB/km bei 1550 nm.

Allgemeine Erläuterung zu Glasfaserverteilern
• Glasfaserverteiler werden zur Strukturierung und zum Schutz von Glasfaserverbindungen in Rackumgebungen eingesetzt
• Spleißmanagement verhindert Mikrobeschädigungen und optische Verluste in gespleißten Fasern
• Rackmontage sorgt für zentrale und übersichtliche Netzwerkverteilung
