Stiftleiste

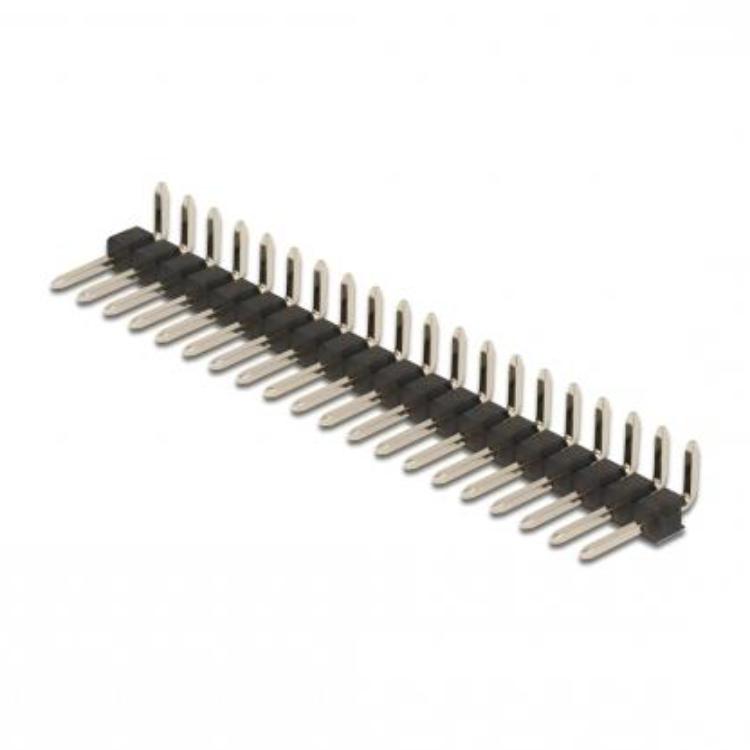

Dieser Pin Header von Delock wird verwendet für das Herstellen von elektrischen Verbindungen zwischen Leiterplatten. Der Verbinder ermöglicht das Koppeln von Modulen oder PCBs untereinander innerhalb elektronischer Anwendungen. Der Pin Header ist ausgeführt als 20-poliger, einreihiger, rechtwinkliger Verbinder mit einem Pitch von 2.54 mm. Dank der vergoldeten Kontakte wird eine zuverlässige und langlebige Verbindung mit niedrigem Kontaktwiderstand realisiert.

Spezifikationen
Produkttyp: Pin Header Verbinder
Marke: Delock
Anzahl der Pins: 20
Ausführung: einreihig, rechtwinklig (angled)
Pitch: 2.54 mm
Kontaktwiderstand: 20 mΩ
Isolationswiderstand: ≥ 1000 MΩ
Durchschlagsspannung: 500 V AC / DC
Betriebstemperatur: -40 °C bis 105 °C
Verarbeitungstemperatur: 230 °C (30–60 s)
Kontaktmaterial: vergoldet
Gehäusematerial: Polyester UL 94V-0
Abmessungen: 50.8 × 10.4 × 2.5 mm
Montage: Durchsteckmontage (THT)
Menge: 5 Stück
Garantie: 5 Jahre
Zertifizierungen: REACH, CE, RoHS, WEEE

Anwendungen
PCB Verbindung: Koppeln von Leiterplatten und Modulen.
Elektronik: Einsetzbar in Standard-Schaltungen und Designs.
Embedded Systeme: Einsatz in Mikrocontroller- und Hardwareprojekten.
Prototyping: Geeignet für Entwicklungs- und Testaufbauten.

Erläuterung technischer Begriffe
Pin Header: Verbinder mit Metallstiften für die Verbindung auf Leiterplatten.
Pitch: Abstand zwischen den Pins, bestimmt die Kompatibilität.
Rechtwinklig: Pins in einem Winkel platziert für die Montage entlang der Leiterplatte.
THT: Through-Hole-Technik für die Montage durch die Leiterplatte.
Kontaktwiderstand: Widerstand der elektrischen Verbindung zwischen Kontakten.
Isolationswiderstand: Widerstand gegen Kriechstrom zwischen Leitern.
UL 94V-0: Flammhemmende Klassifizierung für Kunststoffe.

Erläuterung von Zertifizierungen und Normen
CE: Erfüllt europäische Richtlinien für Sicherheit.
RoHS: Beschränkung gefährlicher Stoffe.
REACH: Verordnung für chemische Stoffe.
WEEE: Richtlinie für das Recycling von Elektrogeräten.

Wichtige Hinweise
Kompatibilität: richtige Pitch (2.54 mm) überprüfen.
Montage: geeignet zum Löten auf Leiterplatten.
Verwendung: für elektronische Anwendungen bestimmt.
Verarbeitung: maximale Löttemperatur beachten.
