Stiftleiste

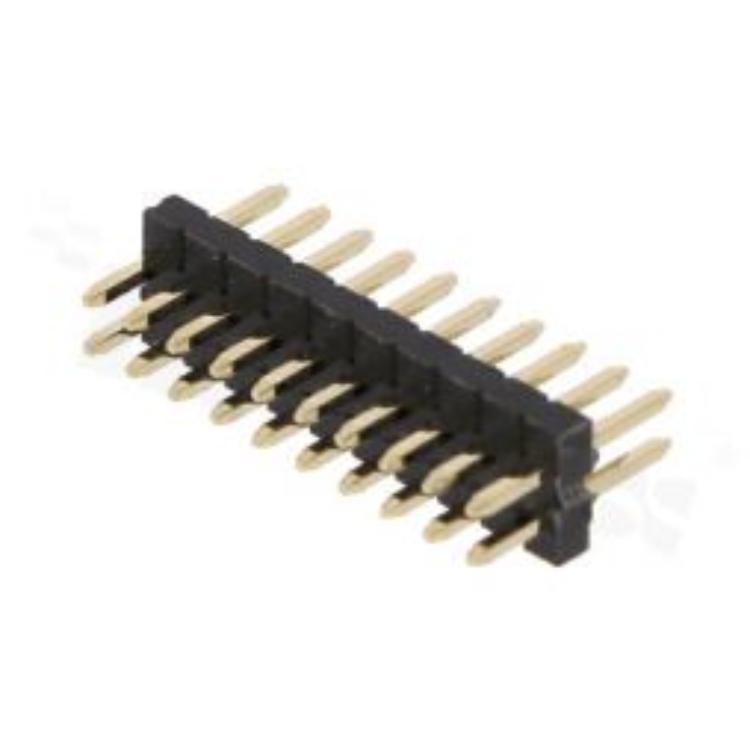

Dieser Pin-Header von Delock wird für die Herstellung elektrischer Verbindungen zwischen Leiterplatten verwendet. Der Stecker ermöglicht die Kopplung von Modulen oder Leiterplatten untereinander in elektronischen Anwendungen. Der Pin-Header ist als zweireihiger, gerader Steckverbinder mit einer Pin-Pitch von 2,54 mm ausgeführt. Dank der vergoldeten Kontakte wird eine zuverlässige und dauerhafte Verbindung mit geringem Kontaktwiderstand realisiert.

Spezifikationen
Produkttyp: Pin-Header-Steckverbinder
Marke: Delock
Anzahl der Pins: 20 (2 x 10)
Ausführung: zweireihig, gerade (straight)
Pitch: 2,54 mm
Kontaktwiderstand: 20 mΩ
Isolationswiderstand: ≥ 1000 MΩ
Durchschlagsspannung: 500 V AC / DC
Betriebstemperatur: -40 °C bis 105 °C
Verarbeitungstemperatur: 230 °C (30–60 s)
Kontaktmaterial: vergoldet
Gehäusematerial: Polyester UL 94V-0
Montage: Durchsteckmontage (THT)
Anzahl: 5 Stück
Garantie: 5 Jahre
Zulassungen: REACH, CE, RoHS, WEEE

Anwendungen
Leiterplattenverbindung: Kopplung von Leiterplatten und Modulen.
Elektronik: Einsetzbar in kompakten und zweireihigen Anschlüssen.
Embedded Systeme: Einsatz in Mikrocontroller- und Hardwareprojekten.
Prototyping: Geeignet für Entwicklungs- und Testaufbauten.

Erläuterung technischer Begriffe
Pin-Header: Stecker mit Metallstiften für die Verbindung auf Leiterplatten.
Pitch: Abstand zwischen den Pins, der die Kompatibilität bestimmt.
Zweireihig: Pins verteilt auf zwei Reihen für höhere Dichte.
THT: Through-Hole-Technik zur Montage durch die Leiterplatte.
Kontaktwiderstand: Widerstand der elektrischen Verbindung zwischen Kontakten.
Isolationswiderstand: Widerstand gegen Kriechstrom zwischen Leitern.
UL 94V-0: Flammwidrigkeitsklassifizierung für Kunststoffe.

Erläuterung von Zulassungen und Normen
CE: Entspricht europäischen Richtlinien für Sicherheit.
RoHS: Beschränkung gefährlicher Stoffe.
REACH: Verordnung für chemische Stoffe.
WEEE: Richtlinie für das Recycling von Elektrogeräten.

Wichtige Hinweise
Kompatibilität: Prüfen Sie die korrekte Pin-Pitch und Pin-Belegung.
Montage: Geeignet zum Löten auf Leiterplatten.
Verwendung: Bestimmt für elektronische Anwendungen.
Verarbeitung: Achten Sie auf die maximale Löttemperatur.
