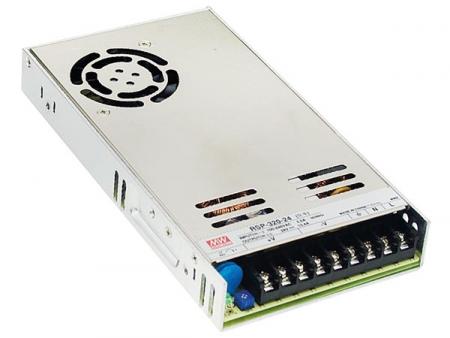

SCHALTNETZTEILE FÜR DEN INDUSTRIELLEN EINSATZ
SCHALTNETZTEILE FÜR DEN INDUSTRIELLEN EINSATZ GUT GEMEINT
Universal AC Eingang / Vollbereich Integrierte aktive PFC (Leistungsfaktorkorrektur), PF > 0,95 Hoher Wirkungsgrad bis zu 90 % Schutz gegen: Kurzschluss / Überlast / Überspannung / Überhitzung Luftkühlung durch eingebauten Lüfter mit Drehzahlregelung 1HE niedrige Bauform 30 mm optionale Modelle mit konformer Beschichtung LED Anzeige ein/aus 3 Jahre Garantie nur für den professionellen Einsatz Dieses Gerät muss von einem qualifizierten Techniker installiert werden.
Ausgang: Gleichspannung: 24 V Nennstrom: 13,4 A Strombereich: 0 13,4 A Nennleistung: 321,6 W Restwelligkeit & Rauschen (max): 150 mVp p Bereich Spannungsregelung: 20 26,4 V Spannungstoleranz: +/ 1,0 % Leitungsregelung: +/ 0.2% Lastregelung: +/ 0,5% Start, Anstiegszeit: 1500 ms, 50 ms / 230 VAC 3000 ms, 50 ms / 115 VAC bei maximaler Last Pausenzeit (typ.): 8 ms bei maximaler Last 230 VAC / 115 VAC Eingang: Spannungsbereich: 88 264 VAC 124 370 VDC Frequenzbereich: 47 63 Hz Wirkungsgrad (typ.): 89 % AC Strom (typ.): 4 A / 115 VAC 2 A / 230 VAC Einschaltstrom (typ.): 20 A / 115 VAC 40 A / 230 VAC Ableitstrom: < 1 mA / 240 VAC Schutz: Überlast: 105 135 % Nennausgangsleistung Schutzart: 'Schluckaufmodus', automatische Wiederherstellung nach Fehlerbeseitigung der Überspannung: 27,6 32,4 V Schutzart: Ausgangsspannung wird abgeschaltet, Wiederfreigabe bei Überhitzung: 85 °C +/ 5 °C (TSW1) Erkennung am Kühlkörper des Leistungstransistors Schutzart: Ausgangsspannung wird abgeschaltet, automatische Wiederherstellung nach Absinken der Temperatur Umgebung: Betriebstemperatur: 30 bis +70 °C Luftfeuchtigkeit: 20 90 % RH nicht kondensierend Lagerung: 40 bis +85 °C, 10 95 % RH Temperaturkoeffizient: +/ 0,03 %/°C (0 50 °C) Vibration: 10 500 Hz, 5G 10 min/1 Zyklus, für 60 min entlang der X , Y , Z Achse Sicherheit & EMV: Sicherheitsstandards: zugelassen gemäß UL60950 1, TÜV EN60950 1 Isolationsspannung: Eingang zu Ausgang: 3 kVAC Eingang zu Masse: 1,5 kVAC Ausgang zu Masse: 0.5 kVAC Isolationswiderstand: Eingang zu Ausgang, Eingang zu Erde, Ausgang zu Erde: 100 Mohm / 500 VDC / 25 °C / 70 % RH EMV Emission: entspricht EN55022 (CISPR22) Klasse B, EN61000 3 2, 3 EMV Störfestigkeit: entspricht EN61000 4 2,3,4,5,6,8,11, EN61000 6 2 (EN50082 2), Schwerindustrie Niveau, Kriterium A andere: MTBF: min 206.500 h, MIL HDBK 217F (25 °C) Abmessungen (L x B x H): 215 x 115 x 30 mm Gewicht: 0,9 kg
