BNC-Kabel

Dieses CCTV-Kabel ist für die Übertragung von Videosignalen und Spannungsversorgung zwischen Überwachungskameras und Aufnahmegeräten bestimmt.

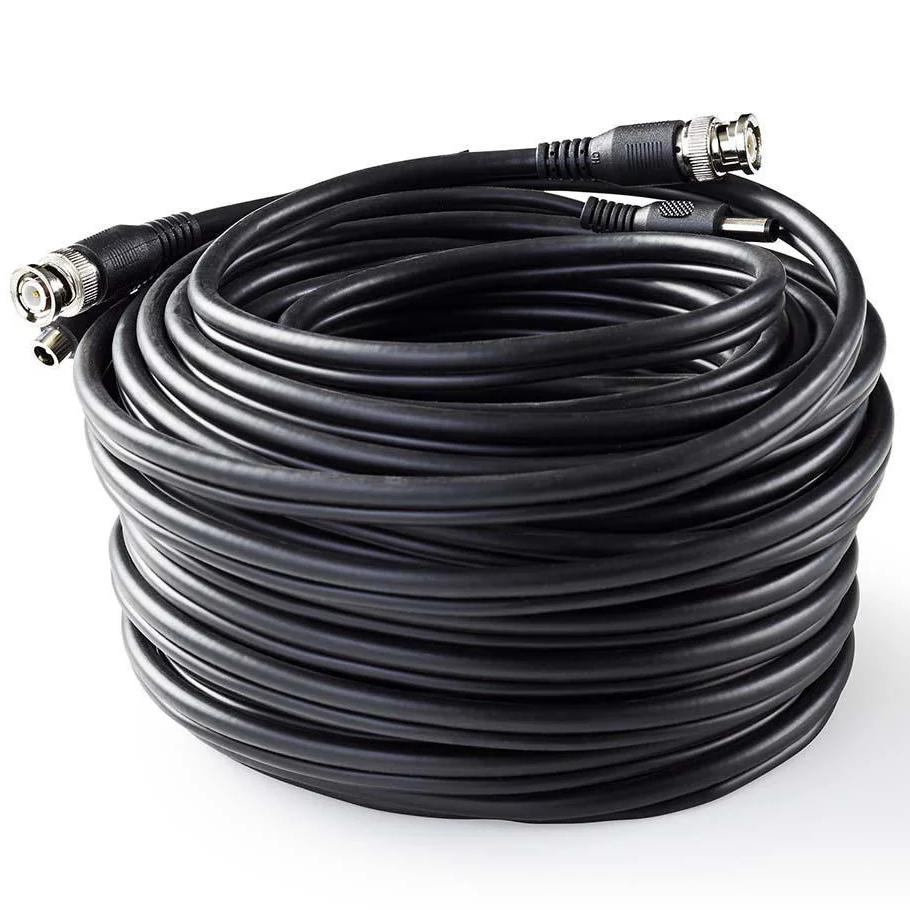

Das Kabel kombiniert ein Koaxialkabel mit BNC-Anschluss und ein DC-Stromkabel in einem Mantel. Dadurch können sowohl das Videosignal als auch die Spannungsversorgung über ein einziges Kabel angeschlossen werden.
Die Videoverbindung erfolgt über einen BNC-Anschluss, der häufig bei analogen Kamerasystemen und CCTV-Installationen vorkommt. Die Stromversorgung erfolgt über einen DC-Stecker (5,5 × 2,1 mm) zum Anschluss der Kamera an einen Netzadapter oder eine Stromverteilung.
Das Koaxialkabel hat eine charakteristische Impedanz von 75 Ω. Diese Impedanz entspricht dem Standard für Videosignale wie Composite-Video und SDI-Videoverbindungen.
Die Koaxialkonstruktion besteht aus einem Mittelleiter, dielektrischer Isolierung und Abschirmung. Diese Konstruktion sorgt für eine stabile Signalübertragung und hilft, Signalreflexionen zu vermeiden.
Die runde Kabelkonstruktion mit einem PVC-Mantel schützt die inneren Leiter vor mechanischer Belastung während der Installation und Nutzung.

Spezifikationen & Merkmale
• Anschluss 1 SDI male (BNC) und DC 5,5 × 2,1 mm female
• Anschluss 2 SDI male (BNC) und DC 5,5 × 2,1 mm male
• Impedanz 75 Ω
• Kabeltyp Koaxial-CCTV-Kabel
• Videoverbindung BNC (SDI / CCTV)
• Stromverbindung DC 5,5 × 2,1 mm
• Mantel PVC
• Farbe Schwarz

Technische Erläuterung
Impedanz gibt den elektrischen Widerstand an, den ein Kabel einem Wechselstromsignal entgegensetzt. Für Videoverbindungen wird eine Impedanz von 75 Ω verwendet, damit das Videosignal ohne Reflexionen übertragen werden kann.
SDI (Serial Digital Interface) ist ein digitaler Videostandard, der in professionellen Video-Equipment verwendet wird. SDI-Signale werden typischerweise über 75 Ω Koaxialkabel mit BNC-Steckern übertragen.
