VGA Kabel

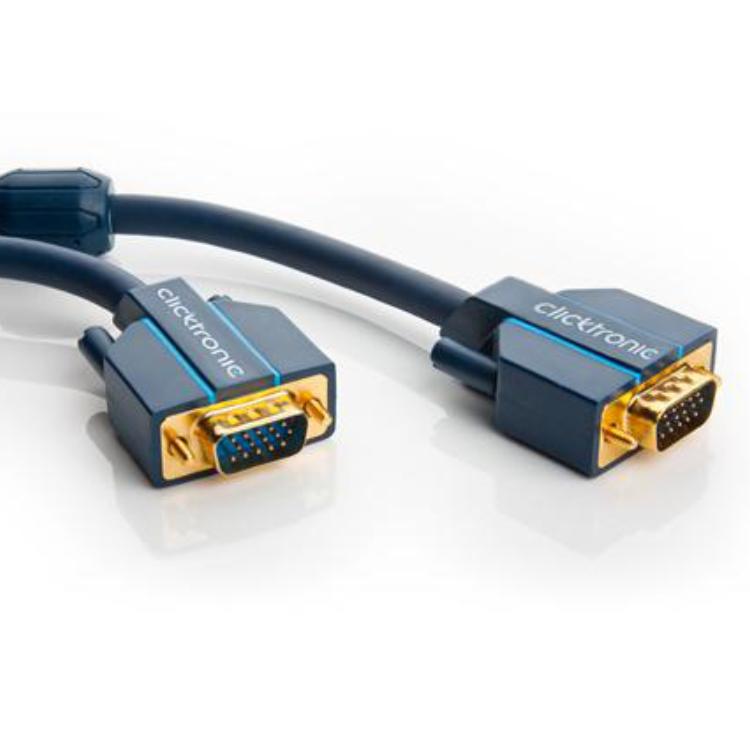

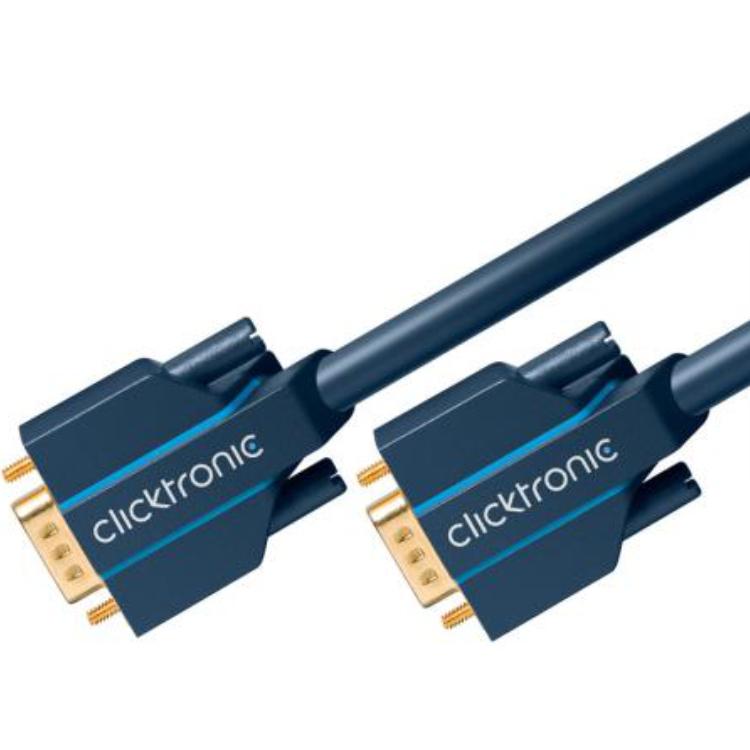

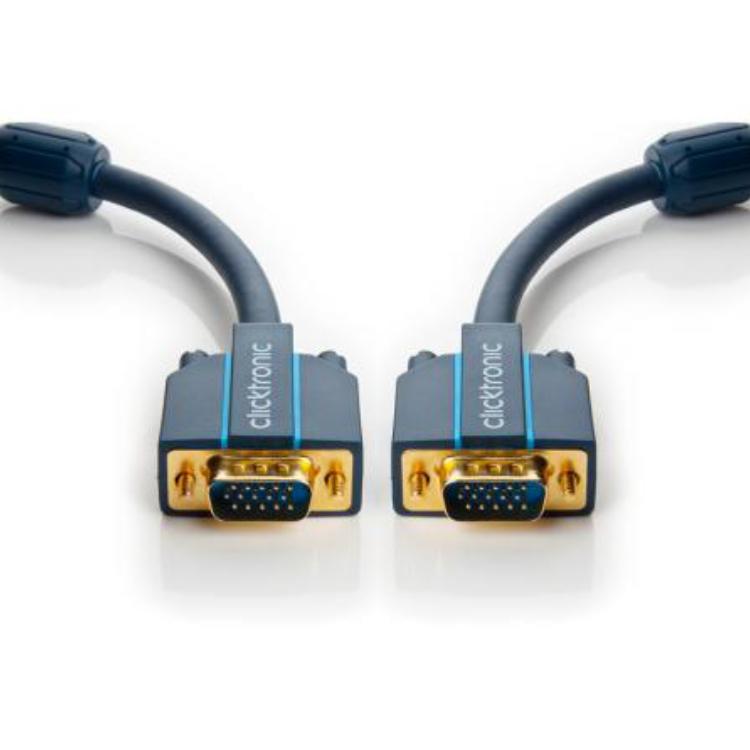

Dieses VGA-Kabel von Clicktronic wird verwendet, um Geräte mit einem VGA-Anschluss wie Computern, Laptops, Monitoren, Projektoren und Displays zu verbinden. Das Kabel überträgt ein analoges Videosignal zwischen zwei Geräten mit einer VGA-Schnittstelle.
Das Kabel unterstützt Auflösungen bis zu WUXGA 1920 × 1200 bei 60 Hz und kann auch Auflösungen wie SXGA bei 75 Hz wiedergeben. VGA überträgt RGB-Videosignale mit separaten Synchronisationssignalen für den Bildaufbau. Dadurch kann eine stabile analoge Bildverbindung zwischen Computer und Display realisiert werden.
Die Steckverbinder sind mit 24 Karat vergoldeten Kontakten ausgestattet, die den Übergangswiderstand reduzieren und eine stabile Signalübertragung gewährleisten. Das Kabel verfügt über Kupferleiter und eine dreifache Abschirmung aus geflochtenem Kupfer und Aluminiumfolie, wodurch elektromagnetische Störungen reduziert werden.
Die VGA-Steckverbinder bestehen aus einem 15-poligen D-Sub-Anschluss mit Rändelschrauben, damit das Kabel sicher befestigt werden kann. Darüber hinaus verfügt das Kabel über Ferritkerne und eine robuste Konstruktion mit einem Kabelmantel aus PVC und einem Steckergehäuse aus ABS und PVC. Für dieses Kabel gilt eine Garantie von 10 Jahren.

Spezifikationen
Marke: Clicktronic
Produkttyp: VGA-Monitorkabel
Anschluss 1: VGA-Stecker (15-polig D-Sub)
Anschluss 2: VGA-Stecker (15-polig D-Sub)
Maximale Auflösung: 1920 × 1200 (WUXGA) @ 60 Hz
Unterstützte Auflösung: SXGA @ 75 Hz
Vergoldete Kontakte: ja (24 kt)
Ferritkern: ja
AWG: 28
Leitermaterial: Kupfer (CU)
Kabeltyp: Rundkabel
Abschirmung: 3-fach (Kupfergeflecht + Aluminiumfolie)
Mantelmaterial: PVC
Steckergehäuse: ABS / PVC
Kennzeichnungen: CE, WEEE
Garantie: 10 Jahre

Verwendete Begriffe
VGA (Video Graphics Array): eine analoge Videoschnittstelle, die zum Anschließen von Computern an Monitore oder Projektoren verwendet wird.
D-Sub 15 (HD15): ein 15-poliger Stecker, der für VGA-Verbindungen verwendet wird und aus drei Reihen mit jeweils fünf Kontaktstiften besteht.
RGB-Signal: eine analoge Videosignalstruktur, bei der rote (R), grüne (G) und blaue (B) Komponenten separat gesendet werden.
Ferritkern: ein Ring aus magnetischem Material um das Kabel, der elektromagnetische Störungen (EMI) unterdrückt und so die Signalqualität verbessert.
AWG (American Wire Gauge): eine Norm für die Dicke von elektrischen Leitern, bei der eine höhere Nummer einen dünneren Draht angibt.
SXGA (Super Extended Graphics Array): eine Bildauflösung von 1280 × 1024 Pixel, die oft bei Monitoren mit einem 5:4-Seitenverhältnis verwendet wird. Diese Auflösung kann beispielsweise mit einer Bildwiederholfrequenz von 75 Hz wiedergegeben werden.
CE: eine europäische Konformitätskennzeichnung, die bescheinigt, dass ein Produkt den geltenden EU-Richtlinien für Sicherheit, Gesundheit und Umwelt entspricht.
WEEE: eine europäische Richtlinie für die Sammlung und das Recycling von Elektro- und Elektronikgeräten.
