Gehäuse

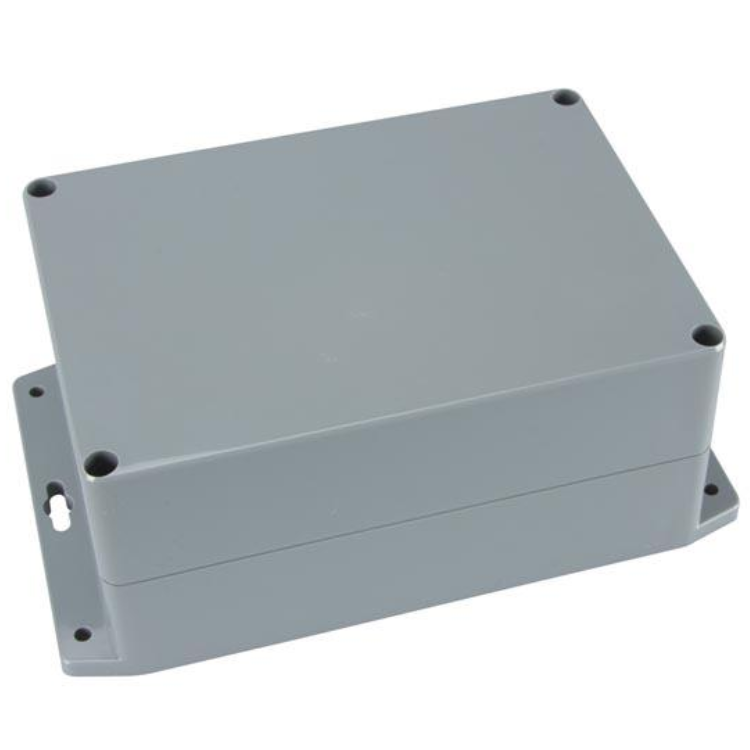

Dieses Kunststoffgehäuse von 222 x 146 x 55 Millimetern ist für die Schutz und Unterbringung größerer elektronischer Komponenten und Leiterplatten in Anwendungen bestimmt, bei denen Schutz vor Staub und Wasser erforderlich ist. Dank seiner großzügigen Abmessungen und einer Höhe von 55 Millimetern eignet sich dieses Gehäuse für mittelgroße bis größere Elektronik mit höherem Aufbau wie Netzteile, Steuermodule und industrielle Schaltungen. Der integrierte Montagflansch ermöglicht eine einfache Befestigung an Wänden oder Anlagen. Das Gehäuse ist aus schlagfestem ABS-Kunststoff gefertigt und mit einer Neoprendichtung versehen, was eine zuverlässige Abdichtung gemäß den Normen IP65 und NEMA 4 gewährleistet.

Spezifikationen
Typ: Kunststoffgehäuse mit Montagflansch
Abmessungen: 222 x 146 x 55 Millimeter
Material: ABS-Kunststoff (schlagfest und stoßfest)
Farbe: Dunkelgrau
Aufbau: 2-teiliges Gehäuse mit Dichtung und Schraubbefestigung
Schutzart: IP65 (staubdicht und geschützt gegen Wasserstrahlen gemäß IEC529)
Norm: NEMA 4 (Schutz gegen Wasser und Schmutz)
Dichtung: Neopren-Dichtung
Temperaturbereich: -20 °C bis +80 °C
Gewicht: 407 Gramm
Montage: vertikale PCB-Montage über interne Schlitze
Gehäusemontage: Flanschmontage (für Wand- oder Paneelbefestigung)
Schrauben: geeignet für selbstschneidende M3 (Gehäuse) und M2.6 (intern)
Verwendung: Innenbereich und geschützte Umgebungen
Garantie: 5 Jahre

Konstruktion und Aufbau

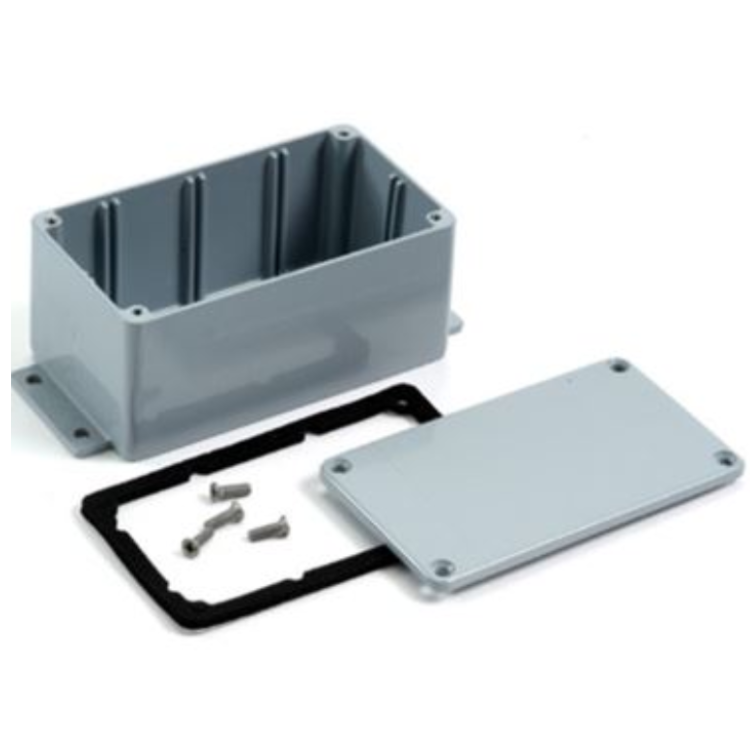

Dieses Gehäuse besteht aus einem Sockel und einem Deckel, die mit Schrauben befestigt werden. Zwischen beiden Teilen befindet sich eine Neoprendichtung, die für eine wasser- und staubdichte Abdichtung sorgt. Der integrierte Montagflansch ermöglicht eine direkte Befestigung ohne zusätzliche Halterungen. Die robuste Konstruktion eignet sich für den Einsatz in technischen und industriellen Umgebungen.

Montagemöglichkeiten
Das Gehäuse bietet verschiedene Montagemöglichkeiten:
- Flanschmontage: direkte Befestigung an Wänden, Paneelen oder Anlagen.
- Interne Montage: versehen mit Schlitzen und Befestigungspunkten für Leiterplatten.
- Bearbeitbares Design: geeignet für die Herstellung von Öffnungen für Kabeldurchführungen und Steckverbinder.
- Abgedichtete Installation: geeignet für Anwendungen, bei denen Schutz vor Staub und Feuchtigkeit erforderlich ist.

Anwendungen
Geeignet unter anderem für:
- Industrielle Elektronik und Steuerungen
- Außen- und Halb-Außenanwendungen (geschützte Montage)
- Sensor-Gehäuse und Messmodule
- IoT und technische Installationen
- Telekommunikation und Signalverarbeitung

Erläuterung technischer Begriffe
ABS-Kunststoff: starkes und schlagfestes Material mit guten mechanischen Eigenschaften und elektrischer Isolierung.
IP65: vollständig staubdicht und geschützt gegen Wasserstrahlen aus allen Richtungen.
NEMA 4: Norm für Gehäuse, die Schutz gegen Wasser, Regen und Schmutz bieten.
Neoprendichtung: elastische Dichtung, die für eine wasser- und staubdichte Abdichtung sorgt.
Montagflansch: integrierter Befestigungsrand, mit dem das Gehäuse einfach montiert werden kann.
PCB (Printed Circuit Board): Leiterplatte, auf der elektronische Komponenten montiert und elektrisch verbunden werden.
